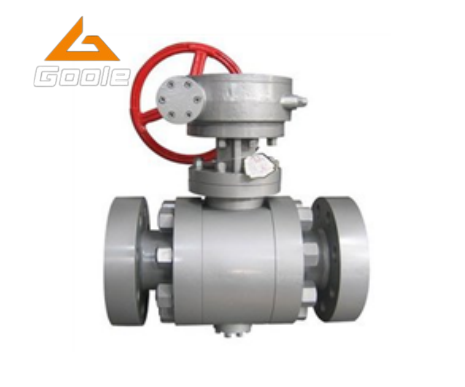

固定式球阀Q347H-100
  • 固定式球阀Q347H-100

固定式球阀Q347H-100

简要描述:固定式球阀Q347H-100 ,受介质压力后,阀座发生移动,使密封圈紧压在球体上,以确保密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。 为了削减球阀的操作扭矩和增加密封的可靠程度,近年来又呈现了油封球阀,既在密封面间压注特制的润滑油,以构成一层油膜,即增强了密封性,又削减了操作扭矩,更适用高压大口径的球阀。

  • 适用范围:油田/化工/煤矿/电站
  • 口径:DN80
  • 联系方式:13777710744
  • 压力:PN100
  • 更新时间:2024-09-14
  • 材质:A105

详细介绍

固定式球阀是一种耐高温,耐磨的硬密封固定球阀。较高温度能耐到450°,.该阀门两边阀座采用弹簧的弹力使两边阀座紧紧的抱住球心起到密封作用。密封材质选用硬质合金,球面是喷焊的。这样的硬度系数比较高。阀座与阀体之间用石墨密封,所以温度能耐到450°。这种设计的好处是:1,密封性能好,2,耐高温,3,耐磨,4.启闭轻松,5,使用寿命长。
美标硬密封球阀的密封特点主要是采用金属密封副,其优点是适用温度范围广,各种金属的热膨胀系数相差不大,只要选用得当,可以达到基本*,有利于协调温差变形。缺点是材料硬度高,达到密封所必须的比压高,即使采用预紧力达到密封,但因密封比压大,阀座和球体之间的磨损也很大,而且由于金属密封面摩擦系数较大,导致球阀的启闭力矩较大。因此,硬质密封球阀大多采用弹性密封副,其性能可靠,弹性补偿能力强,适用温度范围广,并对浮动球球阀和固定球球阀都适用。



固定式球阀性能规范

试验压力(Mpa)  公称压力(Mpa)  压力级(Class)
1.6 2.5 4 6.4 10 16 25 150 300 400 600 900 1500
强度试验  2.4 3.8 6 9.6 15 24 37.5 3.1 7.8 10.2 15.3 23.1 38.4
密封试验  1.8 2.8 4.4 7 11 17.6 27.5 2.2 5.6 7.5 11.2 16.8 28.1
气密试验  0.5-0.7
工作温度  PTEE≤150℃ PPL E≤300℃碳纤≤350℃
适用介质  C:水、油、蒸气 P:硝酸类(温度≤200℃) R:醋酸类(温度≤200℃



固定式球阀结构图及安装尺寸
