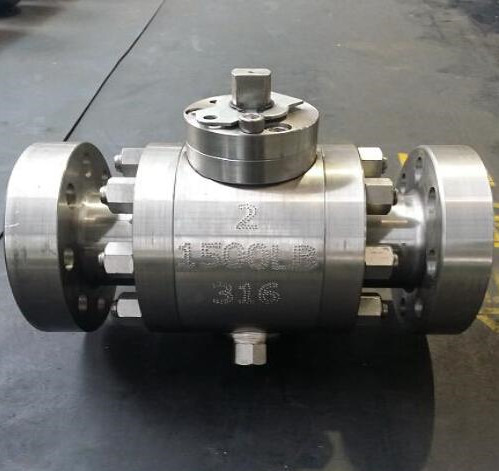

Q47Y法兰高压球阀 固定式高压球阀 高压锻钢球阀
  • Q47Y法兰高压球阀 固定式高压球阀 高压锻钢球阀

Q47Y法兰高压球阀 固定式高压球阀 高压锻钢球阀

简要描述:Q47Y高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统.由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等

  • 适用范围:油田/化工/煤矿/电站/工业/电厂/锅炉
  • 口径:50-500
  • 联系方式:13777710744
  • 压力:160
  • 更新时间:2024-09-14
  • 材质:F304

详细介绍

简介:

高压锻钢球阀主要用于石油,天然气的长距离管线输送和城市煤气管道系统.由于长输管线用阀的独有特征,因而在设计时充分考虑了其承受管道应力的能力,以及安全性,耐候性,长期使用的可靠性等

参数:

试验压力(Mpa)

公称压力(Mpa)

压力级(Class)

1.6

2.5

4.0

6.4

10.0

16.0

25.0

150

300

400

600

900

1500

强度试验

2.4

3.8

6.0

9.6

15.0

24

37.5

3.1

7.8

10.2

15.3

23.1

38.4

密封试验

1.8

2.8

4.4

7.0

11.0

17.6

27.5

2.2

5.6

7.5

11.2

16.8

28.1

气密试验

0.5-0.7

工作温度

PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃

适用介质

C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃

零件名称

材料

材料代号

C

L

P

R

阀体 阀盖

WCB

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18 Ni9Ti(CF8)

ZG1Cr18 Ni12Mo2Ti(CF8M)

球体

2Cr13

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18 Ni9Ti(CF8)

ZG1Cr18 Ni12Mo2Ti(CF8M)

阀杆

2Cr13

316L

1Cr18 Ni9Ti(304)

1Cr18 Ni12Mo2Ti(316)

阀座密封面

PTFE、碳素纤维+PTFE、对位聚苯

螺柱 螺母

35 35CrMoA(B7) 45(2H)

2Cr13(420) 1Cr18 Ni9 1Cr17Ni2(431)

填料

V型PTFE、柔性石墨
