锻钢高压球阀Q347Y-900LB

简要描述：三分体式连接锻钢固定球阀Q347Y-900LB，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。

适用范围：油田/化工/煤矿/电站
口径：8”*6“
联系方式：13777710744
压力：900LB
更新时间：2024-04-19
材质：锻造A105

产品咨询资料下载联系我们

产品分类

Product Category

详细介绍

概述：

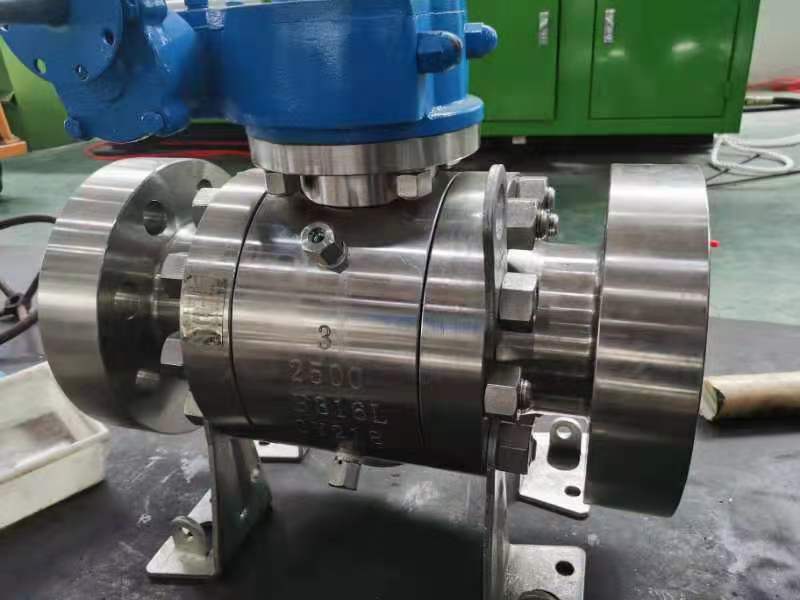

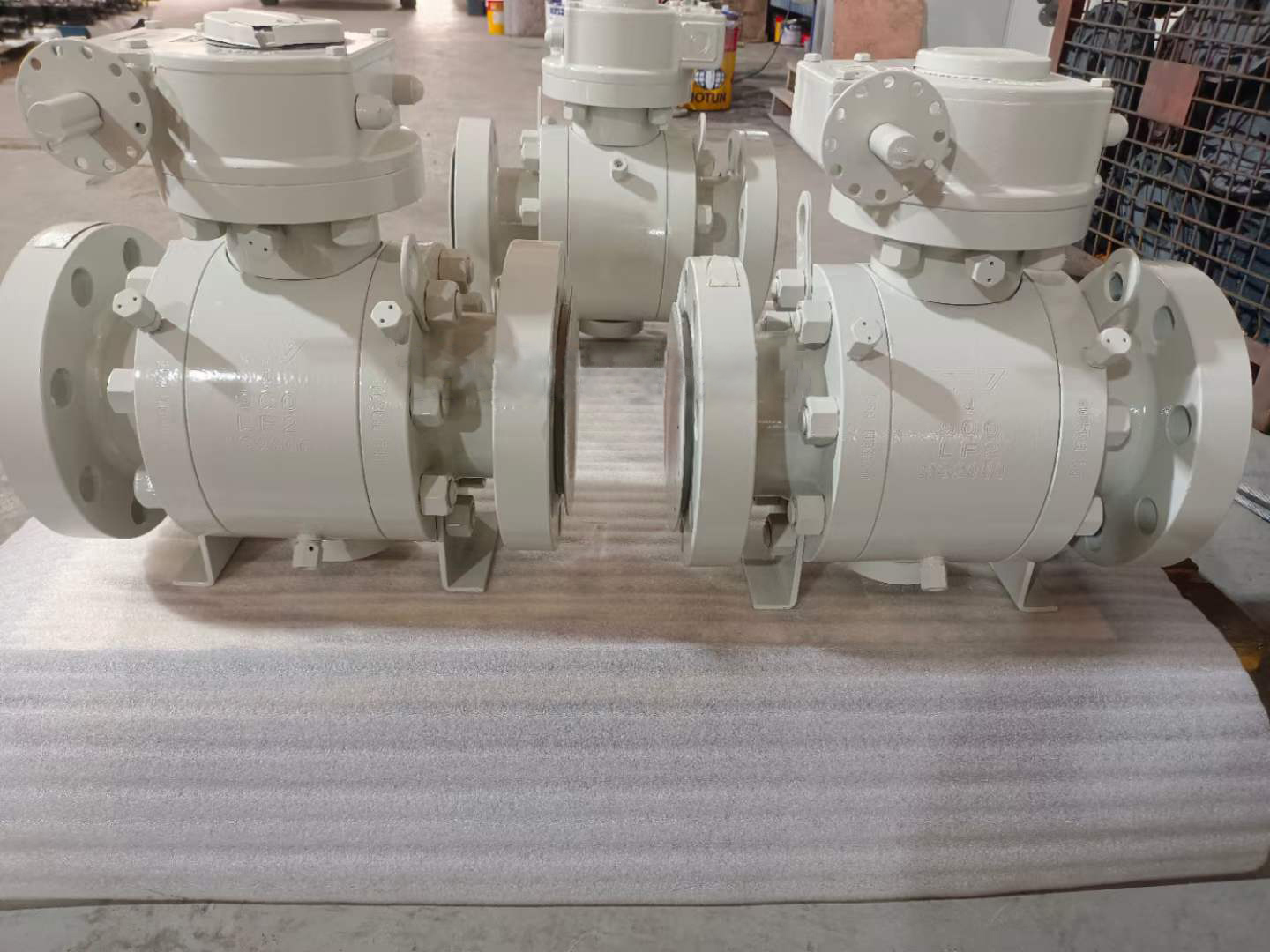

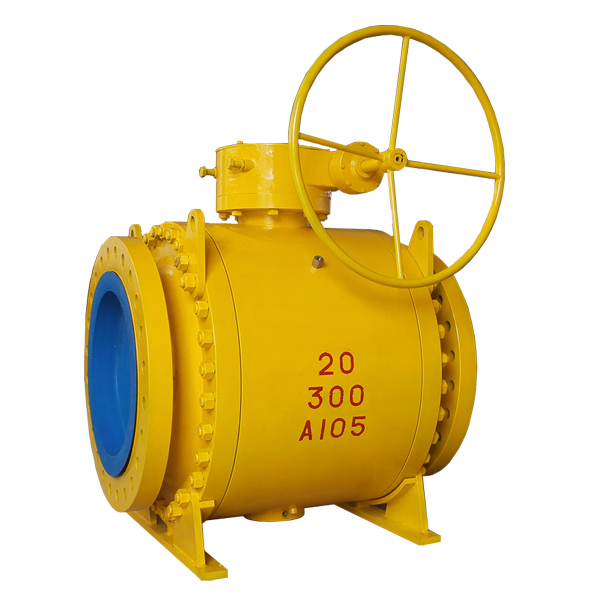

三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到zui小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

性能参数:

试验压力（Mpa）	公称压力（Mpa）						压力级（Class）
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
强度试验	2.4	3.8	6.0	9.6	15.0	24	37.5	3.1	7.8	10.2	15.3	23.1	38.4
密封试验	1.8	2.8	4.4	7.0	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
气密试验	0.5-0.7
工作温度	PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃
适用介质	C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃

主要零件材料:

零件名称	材料
材料代号	Ｃ		Ｌ	Ｐ	Ｒ
阀体　阀盖	WCB		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
球体	2Cr13		ZGOOCr17Ni14Mo2（CF3M）	ZG1Cr18 Ni9Ti（CF8）	ZG1Cr18 Ni12Mo2Ti（CF8M）
阀杆	2Cr13		316L	1Cr18 Ni9Ti（304）	1Cr18 Ni12Mo2Ti（316）
阀座密封面	PTFE、碳素纤维＋PTFE、对位聚苯
螺柱　螺母	35 35CrMoA（B7） 45（2H）	2Cr13（420） 1Cr18 Ni9 1Cr17Ni2（431）
填料	Ｖ型PTFE、柔性石墨

主要外形尺寸:

公称通经DN	NPS	2"	3"	4"	6"	8"	10"	12"	14"	16"	18"	20"
公称通经DN	DN	50	80	100	150	200	250	300	350	400	450	500
d1		51	76	102	152	203	254	305	337	387	438	489
L	RF	178	203	229	394	457	533	610	686	762	864	914
L	BW	216	283	305	457	521	559	635	762	838	914	991
H1		100	110	130	175	210	274	305	340	395	440	470
H		165	90	200	270	300	380	420	450	530	560	605
W		400	700	850	600	600	600	800	800	800	800	800
E		-	-	-	116	116	116	171	171	257	257	257
F		-	-	-	350	350	350	420	420	500	500	500
WT（KG）		24	50	75	195	280	440	570	800	1480	2350	2400
