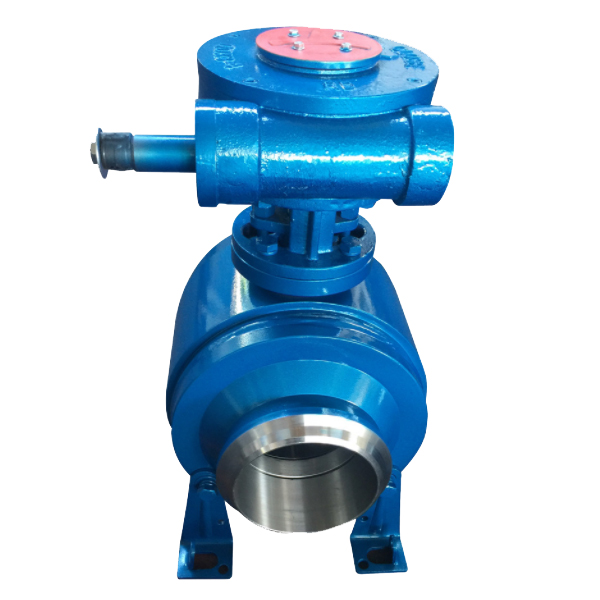

全焊接锻钢球阀
  • 全焊接锻钢球阀

全焊接锻钢球阀

简要描述:全焊接锻钢球阀不会有外部泄漏等现象,由于阀座是由碳纤维增强特氟隆密封环及碟形簧构成的,所以对压力和温度的变化适应能力强,在标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高。

  • 适用范围:水/石油/天然气/酸碱
  • 口径:DN200-DN1200
  • 联系方式:13777710744
  • 压力:150~600LB 1.6~6.4Mpa
  • 更新时间:2021-04-26
  • 材质:st37.8,锻钢A105

详细介绍

锻钢全焊接球阀特点:
(1)全焊接球阀结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能)。

(2)合格后方可上线安装(接线按电动执行机构线路图)。
(3)准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
(4)在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
(5)本类阀应安装在管道的水平方向或垂直方向。
(6)安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
(7)与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
锻钢全焊接球阀产品特色:
  1、在各种阀门中,球阀的流动阻力至小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过
  2、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装
  1、先进的阀座:聚多年球阀制造经验而设计的阀座,确保阀门密封,磨擦系数低,操作力矩小、多种阀座材料、适应范围广。
  2、开关无误的手柄:采用扁头阀杆,与手柄的连接不会错位,从而保证手柄指示的开关状态与阀一致辞。
  3、锁紧装置:为防止阀门开关误操作,在阀门全开、全关位置有锁定孔,确保阀门处于正确的位置。
  4、阀杆防飞结构:阀杆为下装式,防止受压飞出,同时可在火灾后,与阀体形成金属接触,确保阀杆密封。
  5、球阀是用带有圆形通孔的球体作为启闭件,在阀杆驱动下球体围绕阀杆中心作0~90度旋转,完成启闭功能;具有结构紧凑开关迅速的特点,转动90度,即可关闭阀门,切断管路介质;球体通道直径与管路直径相同,流阻小,流通能力大;阀杆为下装式,杜绝了阀杆穿出的事故发生,保证了使用安全。

锻钢全焊接球阀球阀基本型号】:
焊接连接型号:Q61,Q67
焊接连接型号:Q61F/H/W/Y,Q361,Q661,Q961
【可选驱动方式】:
手动,蜗轮(代号3),气动(代号6),电动(代号9)
【可选密封面材料】:
聚四氟乙烯PTFE(代号F)
增强型聚四氟乙烯RPTFE(代号F)
对位聚苯(代号PPL)
合金钢(代号H)
硬质合金(代号Y)
【球体可选】:
实心球、空心球(订货需说明)
【球阀主体可选材质:
碳钢类:20#钢,WCB,WCC,A105等
不锈钢类:304,316,304L,316L,CF8,CF8M,CF3,CF3M,CF8C和双相不锈钢等。
低温钢类:LF2,LCC,LCB等
铬钼钢类:WC5,WC6,WC9,C5等
