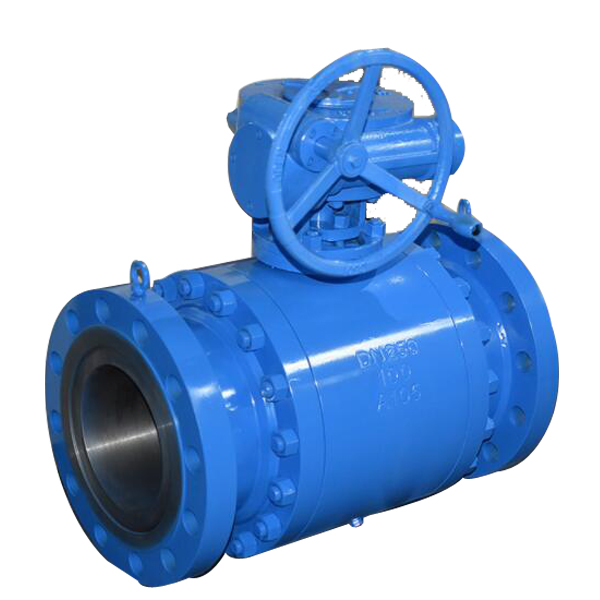

国标锻钢球阀
  • 国标锻钢球阀

国标锻钢球阀

简要描述:国标锻钢球阀产品特点: 1.本产品所有部件均为锻件 2.采用下装式阀杆,设备倒密封结构 3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏 4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。

  • 适用范围:化工、石油、天然气
  • 口径:Q41N
  • 联系方式:13777710744
  • 压力:1.0Mpa-42.0Mpa
  • 更新时间:2021-04-28
  • 材质:锻造A105

详细介绍

Q41N国标锻钢球阀产品特点:

1.本产品所有部件均为锻件

2.采用下装式阀杆,设备倒密封结构

3.采用镶嵌式阀座,阀座背后设备O型圈,确保介质不外漏

4.密封面采用尼龙 1010,它的磨擦系数通常为巴氏合金的1/3,因此它是一种自然滑性材料。但抗弯曲强度和冲击强度及较高的延性,与金属不相上下。

Q41N国标锻钢球阀

1:高压锻钢球阀的详细说明:

 高压锻钢球阀就是材料是锻造出来的,材质的密度比铸造的密度要大很多,特别适合高压球阀的制造加工高压锻钢球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种球阀,密封件嵌于不锈钢阀座内,金属阀座尾端设有弹簧,当密封面磨损或者烧毁时,在弹簧作用下推动阀座与球体形成金属密封。其具有独特的自动泄压功能,当阀门中腔介质压力超过弹簧预紧力,出口端阀座后退脱离球体,达到自动泄压效果,泄压后阀座自动复位,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的用。

2:高压锻钢球阀的特点:

  标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;

  高压锻钢球阀利用自带的排放阀,阀体中腔可向外排放;

  枢轴采用防吹出保护结构,有效地防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;

  阀杆与阀体有效的接触,使防静电接地装置性能优越等。

  具有性能优异,可靠性高,用途广泛,价格合理等优点。

3:高压锻钢球阀的概述:

   三片式高压锻钢球阀,将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分,整台阀门沿阀杆中心轴左右对称,高压锻钢球阀在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作性能。

4:高压锻钢球阀型号说明:Q41F-16/420C  Q41N-16C/420C Q41H-16/420C  Q41Y-16/420C

5:高压锻钢球阀的主要适用范围:

       高压锻钢球阀适用于:化工、石油、天然气、冶金等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。

6:高压锻钢球阀 的性能参数:

    a、工作压力:1.0Mpa-42.0Mpa。

    b、工作温度:-46+550℃。

    c、驱动方式:手动、蜗轮、气动、电动等。

    d、连接方式:法兰、焊接、对焊、承插焊、等。

    e、制造标准:国标GB、JB、HG,美标API、ANSI,英标BS,日本JIS、JPI等。

     f、阀体材质:铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢304,304L,316、316L、铬钼钢、低温钢、钛合金钢等。

7:国标高压锻钢球阀设计标准:

   设计和制造标准按照: GB12237—1989通用阀门法兰和对焊连接钢制球阀

   结构长度按照: GB12221;

   连接端尺寸按照:JB/T79,GB9113,HG20592;

   检验和测试按照: JB/T 9092、GB/T13927-1992 通用阀门压力试验

主要零件材料

零件名称

阀体

法兰

阀座阀杆、球

密封圈

双头螺栓

O形圈

材料

45

35

2Crl3

尼龙 1010

35CrMO

丁晴橡胶



主要性能规范

型号

Q41N-160

Q41N-320

Q61N-160

Q61N-320

公称压力 PN(MPa)

16.0

32.0

16.0

32.0

试验压力
(Mpa)

壳体

24.0

48.O

24.0

48.0

密封(液)

17.6

35.2

17.6

35.2

密封(气)

0.6

适用温度

-40~80

适用介质

水、油品、氦、氢、氨等


主要外形尺寸和重量

型号

公称通径 DN(mm)

L

L1

D

D1

M

D2

Z-φd

b

H

LO

重量
(kg)

Q41N-160

210

52

95

60

M24×2

18

3-18

20

77

220

5

15

230

62

95

60

M24×2

20

3-18

20

85

220

6

20

240

73

105

68

M33×2

28

3-18

20

94

250

8

25

260

77

105

68

M33×2

28

3-18

22

100

250

10

32

300

100

115

80

M42×2

38

4-18

24

120

300

19

40

350

110

165

115

M52×2

48

6-26

30

150

400

26

50

400

130

165

115

M64×3

58

6-26

32

165

400

39

65

490

140

200

145

M80×3

74

6-29

40

180

500

53

80

580

150

225

170

M100×3

94

6-33

50

200

600

76

100

620

178

260

195

M125×4

115

6-36

60

245

800

130

Q41N-320

10

210

52

95

60

M24×2

18

3-18

20

77

220

5

150

230

62

105

68

M33×2

28

3-18

20

85

220

6.5

20

240

73

105

68

M33×2

28

3-18

20

94

250

8

25

260

77

115

80

M42×2

35

4-18

25

100

250

11

32

300

100

135

95

M48×2

41

4-22

30

120

300

21

40

350

110

165

115

M64×2

47

6-26

35

150

400

28

50

400

130

200

145

M80×3

70

6-29

40

165

450

41

65

490

140

225

170

M100×3

90

6-33

50

180

500

56

80

580

150

260

195

M125×4

112

6-36

55

200

600

79

100

620

178

300

235

M155×4

135

8-36

65

245

800

134



型号

公称通径DN(mm)

尺寸(mm)

重量 (kg)

L

L1

D

D1

H

Lo

16.MPa

32.0MPa

Q61N-160
Q61N-320

10

150

60

90

18

58

220

4

4.5

15

170

70

100

23

62

220

4.5

5

20

190

80

110

29

7S

250

6.5

7

25

205

95

115

36

80

250

8

9

32

230

110

150

43

96

300

16

18

40

260

120

170

49

111

400

22.5

24

50

330

140

200

61

128

400

35

38

65

360

150

225

80

180

500

48

52

80

380

160

270

105

200

600

67

72

100

430

188

320

118

245

800

116

124
