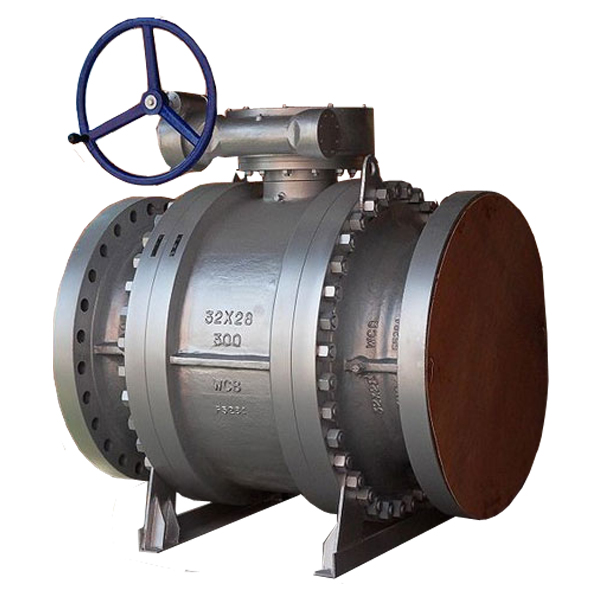

API 6D锻钢球阀
  • API 6D锻钢球阀

API 6D锻钢球阀

简要描述:API6D球阀的种类多样化,不管是何种类型,它的阀体材料大致有:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M (316L)、Ti等。如果您选用了不同的材质,那么它所使用范围可分别适用于:水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

  • 适用范围:水/蒸汽/油品/酸/氧化性介质/尿素
  • 口径:DN6~DN900
  • 联系方式:13777710744
  • 压力:PN1.0-32.0MPa
  • 更新时间:2021-04-26
  • 材质:A105锻钢

详细介绍

用途

API 6D 三段式锻钢球阀适用于石油、化工等行业的管路上,作为管路的启闭之用。介质为:石油、净化天然气、酸性天然气、煤气、水等介质。



执行标准

设计制造:API 6D

连接法兰:ASME B16.5/ASME B16.47

结构长度:ASME B16.10

试验检验:API 6D



特点

1.根据口径和压力,结构分为浮动球和固定球两类。≥NPS8固定球可做成支撑板结构。

2.球阀中腔超压时,根据不同阀座结构,有内部泄压和外部泄压功能。

3.具备防火功能,符合API 607的规定。

4.具有防静电功能。

5.阀体底部设有排污阀,可手动排出内腔沉积物。

6.阀座及填料处,特别设置了注脂阀能起到紧急密封的作用。

7.阀杆填料和阀体之间均采用橡胶密封圈与石墨密封圈两次密封结构,既提高密封的可靠性,也符合防火要求。



主要性能参数和材料

型号 公称压力 NPS 公称通径CLASS 适用温度 ℃ 适用 介质 主要零件材料
阀体、阀盖、压盖 阀杆 阀座 密封圈
KFQ47F-150LB~1500LB 150~1500 2~40 -29-150℃ 水、油、气等 A105 A140+ENP A105+ENP PTFE/PEEK
      -46-150℃ 水、油、气等 LF2 A140+ENP A140+ENP PTFE/PEEK
      -46-150℃ 水、油、气等 F316 MX-19 F316 PTFE/PEEK

  主要连接尺寸

KF Q41F-150LB   NPS DN 1/2 15 3/4 20 1 25 1 1/2 40 2 50 2 1/2 65 3 80 4 100 6 150 8 200 10 250 12 300
L (RF) 4.25 108 4.62 117 5.00 127 6.50 165 7.00 178 7.50 190 8.00 203 9.00 229 15.50 394 18.00 457 21.00 533 24.00 610
L1 (BW) 5.50 140 6.00 152 6.50 185 7.50 190 8.50 216 9.50 241 11.12 283 12.00 305 18.00 457 20.50 521 22.00 559 25.00 635
H2 2.12 55 2.12 55 2.50 65 3.38 85 4.00 100 6.00 150 7.00 180 9.25 235 9.88 250 11.00 280 12.62 320 15.38 390
H1



KF Q41F-300LB   NPS DN 1/2 15 3/4 20 1 25 1 1/2 40 2 50 2 1/2 65 3 80 4 100 6 150 8 200 10 250 12 300
L (RF) 5.5 140 6.00 152 6.50 165 7.50 190 8.50 216 9.50 241 11.12 283 12.00 305 15.88 403 19.75 502 22.38 568 25.50 648
L1 (BW) 5.50 140 6.00 152 6.50 185 7.50 190 8.50 216 9.50 241 11.12 283 12.00 305 18.00 457 20.50 521 22.00 559 25.00 635
H 2.12 55 2.12 55 2.50 65 3.38 85 16.00 400 16.00 400 24.00 600 24.00 600 9.88 250 11.00 280 12.62 320 15.38 390
W 8 200 8 200 12 300 12 300 16 400 16 400 24 600 24 600 24 600 24 600 32 800 32 800



KF Q41F-600LB   NPS DN 1/2 15 3/4 20 1 25 1 1/2 40 2 50 2 1/2 65 3 80 4 100 6 150 8 200 10 250 12 300
L/L1 (RF/BW) 6.50 165 7.50 190 8.50 216 9.50 241 11.50 292 13.00 330 14.00 356 17.00 432 22.00 559 _ _ _ _ _ _
L2 (RTJ) _ _ _ _ _ _ _ _ 11.62 296 13.12 333 14.12 359 17.12 435 22.12 562 _ _ _ _ _ _
H 2.25 58 2.25 58 2.62 68 3.50 89 4.12 105 6.25 158 7.50 190 9.75 247 10.38 262 _ _ _ _ _ _
W 8 200 12 300 12 300 16 400 16 400 24 600 24 600 24 600 32 800 _ _ _ _ _ _



KF Q647F -150LB   NPS DN 2 50 2 1/2 65 3 80 4 100 6 150 8 200 10 250 12 300 14 400 16 400
L (RF) 7.00 178 7.50 190 8.00 203 9.00 229 15.50 394 18.00 457 21.00 533 24.00 610 27.00 686 30.00 762
L1 (BW) 8.50 216 9.50 241 11.12 283 12.00 305 18.00 457 20.50 521 22.00 559 25.00 635 30.00 762 33.00 838
H 4.00 120 6.00 150 7.00 180 9.25 235 9.88 250 11.00 280 12.62 320 15.38 390 16.50 420 21.88 555
W 16 400 16 400 24 600 24 600 24 600 24 600 32 800 32 800 32 800 32 800

KF Q647F -150LB   NPS DN 18 450 20 500 24 600 26 650 28 700 30 750 32 800 36 900
L (RF) 34.00 864 36.00 914 42.00 1067 45.00 1143 49.00 1245 51.00 1295 54.00 1372 60.00 1524
L1 (BW) 36.00 914 39.00 991 45.00 1143 49.00 1245 53.00 1346 55.00 1397 60.00 1524 68.00 1727
H 23.62 600 25.00 635 28.00 710 29.50 750 31.50 800 34.00 865 36.00 915 38.50 980
W 32 800 32 800 32 800 40 1000 40 1000 40 1000 40 1000 40 1000



KF Q647F -300LB   NPS DN 2 50 2 1/2 65 3 80 4 100 6 150 8 200 10 250 12 300 14 400 16 400
L (RF) 8.50 216 9.50 241 11.12 283 12.00 305 15.88 403 19.75 502 22.38 568 25.50 648 30.00 838 33.00 838
L1 (BW) 8.50 216 9.50 241 11.12 283 12.00 305 18.00 403 20.50 521 22.00 559 25.00 635 30.00 838 33.00 838
H 4.00 120 6.00 150 7.00 180 9.25 235 9.88 250 11.00 280 12.62 320 15.38 390 16.50 420 21.88 555
W 16 400 16 400 24 600 24 600 24 600 24 600 32 800 32 800 32 800 32 800
KF Q647F -300LB   NPS DN 18 450 20 500 24 600 26 650 28 700 30 750 32 800 36 900
L (RF) 36.00 914 39.00 991 45.00 1143 49.00 1245 53.00 1346 55.00 1397 60.00 1524 _ _
L1 (BW) 36.00 914 39.00 991 45.00 1143 49.00 1245 53.00 1346 55.00 1397 60.00 1524 _ _
H 23.62 600 25.00 635 28.00 710 29.50 750 31.50 800 34.00 865 36.00 915 _ _
W 32 800 32 800 32 800 40 1000 40 1000 40 1000 40 1000 _ _



KF Q647F -600LB   NPS DN 2 50 2 1/2 65 3 80 4 100 6 150 8 200 10 250 12 300 14 400 16 400
L (RF) 11.50 292 13.00 330 14.00 356 17.00 432 22.00 559 26.00 660 31.00 787 33.00 838 35.00 889 39.00 991
L1 (BW) 11.62 295 13.12 333 14.12 359 17.12 435 22.12 562 26.12 664 31.12 791 33.12 841 35.12 892 39.12 994
H 6.50 165 7.00 180 7.88 200 11.00 280 12.25 310 14.00 355 16.12 410 18.00 455 19.25 490 21.00 535
W 16 400 24 600 24 600 24 600 32 800 32 800 32 800 32 800 32 800 32 800

KF Q647F -600LB   NPS DN 18 450 20 500 24 600 26 650 28 700
L (RF) 43.00 1092 47.00 1194 55.00 1397 57.00 1448 61.00 1549
L1 (BW) 43.12 1095 47.25 1200 55.38 1407 57.50 1461 61.50 1562
H 24.88 630 25.62 650 30.12 765 31.88 810 34.62 880     _ _
W 40 1000 40 1000 40 1000 40 1000 40 1000     _ _



KF Q647F -900LB   NPS DN 2 50 2 1/2 65 3 80 4 100 6 150 8 200 10 250 12 300 14 350 16 400
L (RF) 14.50 368 16.50 419 15.00 381 18.00 457 24.00 610 29.00 737 33.00 965 38.00 965 40.50 1029 44.50 1130
L1 (BW) 14.62 371 16.62 422 15.12 384 18.12 460 24.12 613 29.12 740 38.12 968 38.12 968 40.88 1038 44.88 1140
H 6.72 170 7.50 190 8.25 210 11.38 290 12.62 320 15.38 390 18.50 470 18.50 470 20.88 530 24.00 610
W 24 600 24 600 24 600 32 800 32 800 32 800 32 800 32 500 32 800 40 1000
KF Q647F -900LB   NPS DN 18 450 20 500 24 600
L (RF) 48.00 1219 52.00 1321 61.00 1549
L1 (BW) 48.50 1232 52.50 1334 61.75 1568
H 26.00 660 27.50 700 30.75 780
W 40 1000 40 1000 40 1000
