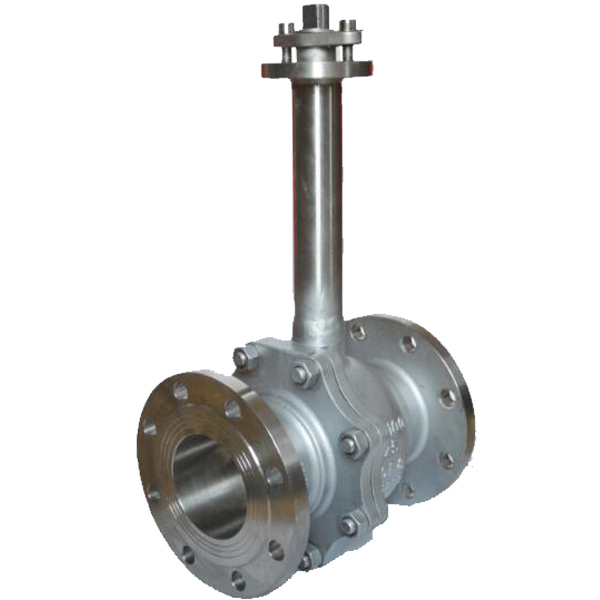

锻钢低温球阀
  • 锻钢低温球阀

锻钢低温球阀

简要描述:锻钢低温球阀主要适用于乙烯、液化天然气等化工装置上, 输出的液态低温介质如乙烯、液氧、液氢等. 球阀使用在这类介质不但易燃易爆, 而且在升温时要气化、气化是体积膨胀数百倍。 而且这些介质渗透力强, 易泄露, 加工制造比较困难。

  • 适用范围:液氮/液氧/液化天然气
  • 口径:DN15-DN50
  • 联系方式:13777710744
  • 压力:150-1500LB
  • 更新时间:2021-04-26
  • 材质:A105/F304/F316

详细介绍

锻钢低温球阀产品概述:
锻钢低温球阀主要适用于乙烯、液化天然气等化工装置上, 输出的液态低温介质如乙烯、液氧、液氢等. 球阀使用在这类介质不但易燃易爆, 而且在升温时要气化、气化是体积膨胀数百倍。 而且这些介质渗透力强, 易泄露, 加工制造比较困难。锻钢低温球阀与其他阀门产品相比的特点是独特的自密封设计, 压力越高, 密封越可靠. 由于性能技术特性,其它款球阀不具备些特点。

锻钢低温球阀的材料选用:
1)阀门的低使用温度.
2)金属材料在低温下保持工作条件所需要的力学性能, 特别是冲击韧性、相对延伸率及组织稳定性.
3)在低温及无油润滑的情况下, 具有良好的耐摩性.
4)具有良好的耐蚀性.
5)采用焊接连接时还需考虑材料的焊接性能.
6) 阀体、阀盖、阀座、阀瓣(闸板)材料的选用, 这些主体零部件材料的选用原则大致是: 温度高于-100℃时选用铁素体钢, 温度低于-100℃时选用奥氏体钢, 低压及小口径阀门可选用铜和铝等材料. 设计时根据低使用温度选择适当的材料.

锻钢低温球阀制造标准:
低温闸阀、截止阀、球阀符合API602.检验与测试按API598, 标志按MSS-SP-25.
承插端符合ASME B16.11, 螺纹连接端 (NPT) 符合ANSI/ASME B1.20.1

锻钢低温球阀主要材料表:

序号 零件名称 AS to ASTM SS to ASTM
Type LF2 Type LF3 Type F304 Type F316(L)
1、 2 阀体, 阀盖 A350 LF2 A350 LF3 A182 F304(L) A182 F316(L)
3 螺栓 A193 L7 A193 B8 A193 B8 A193 B8M
4 螺母 A194 7 A194 8 A194 8 A1948M
5、8 密封/垫片 RTFE+1010/PPL
6 A182 F304 A182 F304 A182 F304(L) A182 F316(L)
7 阀杆 A182 F304 A182 F6 A182 F304(L) A182 F316(L)
9、10 密封/垫片 RTFE+1010/PPL
11 填料压盖 A105N A182 F304
12 定位片 A182 F321
13 螺母 A194 7 A194 8 A194 8 A1948M
14 螺栓 A194 7 A194 8 A194 8 A1948M
15 手柄 ANSI 1025
适用温度 -40℃ -101℃ -196℃


锻钢低温球阀主要尺寸(MM) 800LB~1500LB

DN INCH L D L1 D D1 H W
15 1/2" 92 13 9.6 36 21.8 230 160
20 3/4" 111 18 12.7 42 27.3 260 220
25 1" 127 23 12.7 52 33.8 280 200
32 1-1/4" 140 28 12.7 60 42.6 290 250
40 1-1/2" 152 35 12.7 68 48.7 320 250
50 2" 178 45 15.9 80 61.2 340 350
