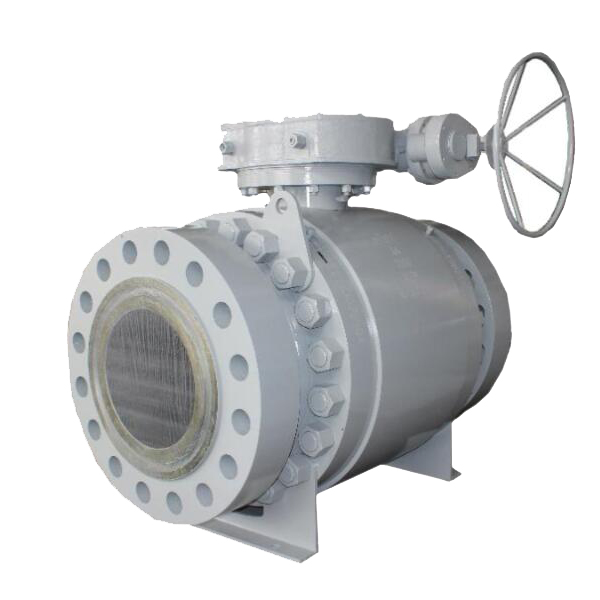

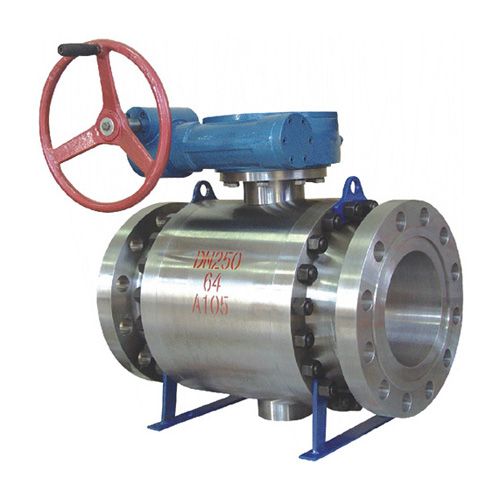

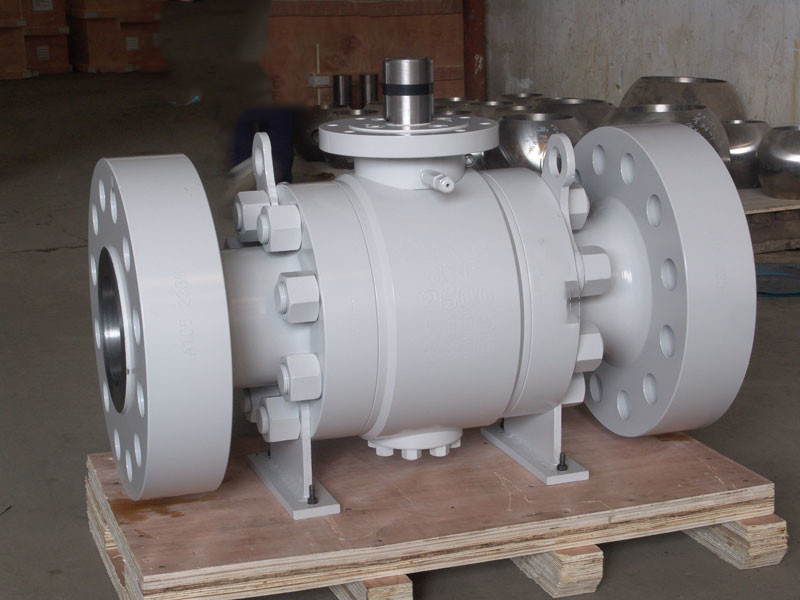

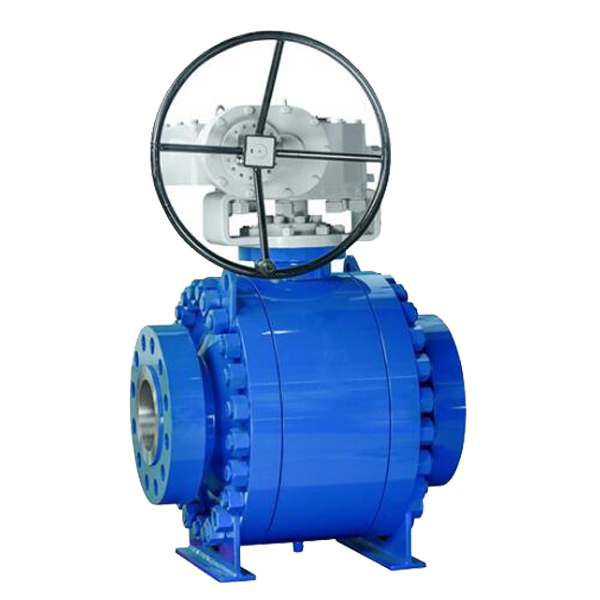

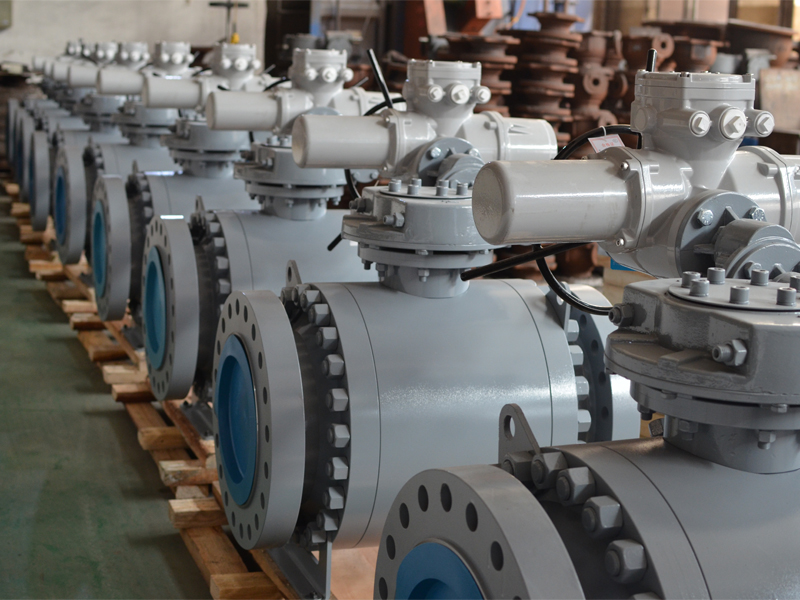

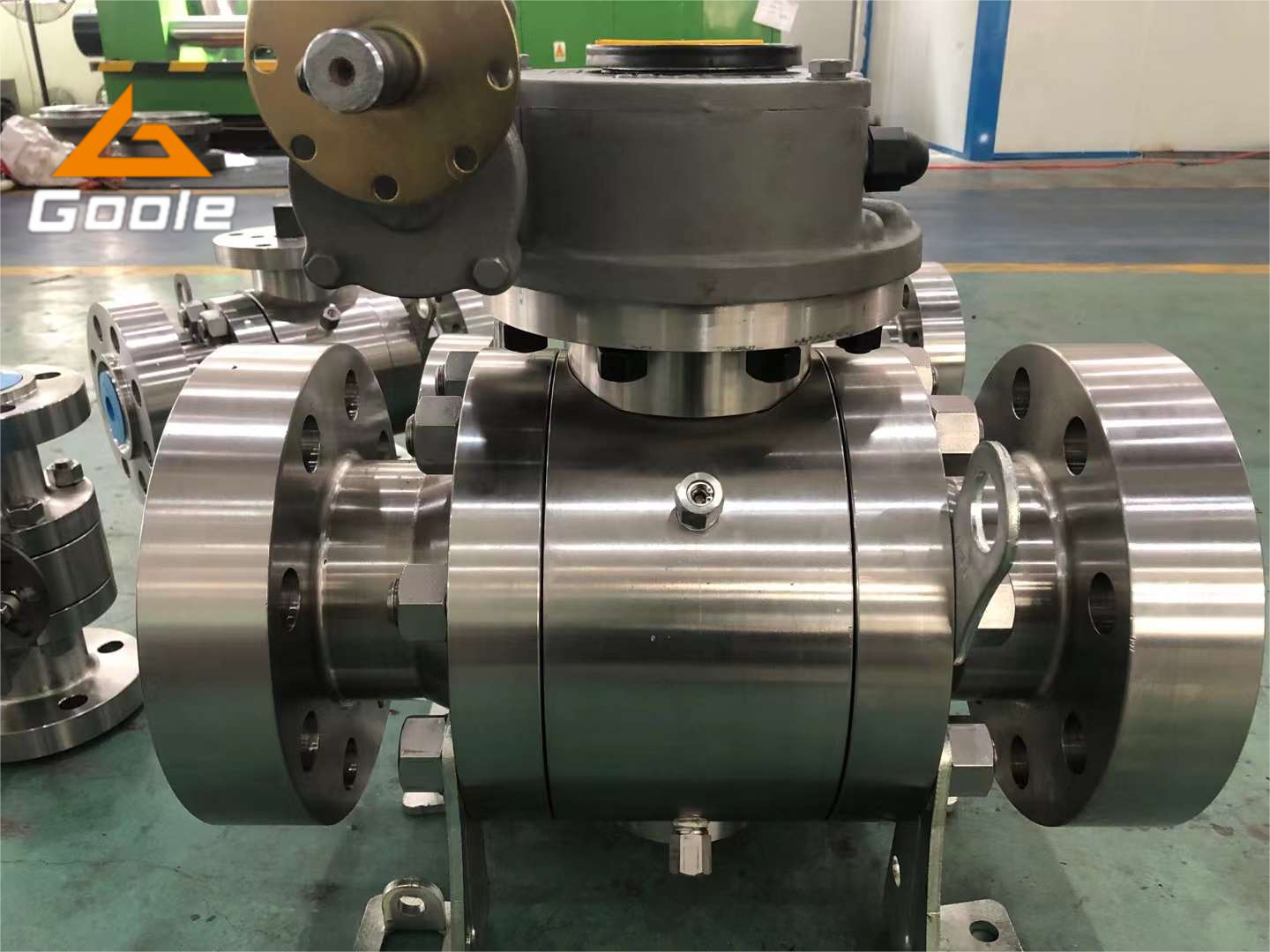

高温高压固定球阀
  • 高温高压固定球阀

  • 高温高压固定球阀

  • 高温高压固定球阀

  • 高温高压固定球阀

  • 高温高压固定球阀

高温高压固定球阀

简要描述:高压锻钢球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。

  • 适用范围:石化、天然气、核电
  • 口径:200MM
  • 联系方式:13777710744
  • 压力:10.0MPA
  • 更新时间:2021-05-31
  • 材质:锻钢

详细介绍

一、高压锻钢球阀工作原理:

高压锻钢球阀它具有旋转90度的动作,旋塞体为球体,有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向,它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用,如V型球阀。

二、高压锻钢球阀的主要特点:

本身结构紧凑,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等,在各行业得到广泛的应用。球阀阀体可以是整体的,也可以是组合式的。

三、高压锻钢球阀-优势

1.流体阻力小,全通径的球阀基本没有流阻。

2.结构简单、体积小、重量轻。

3.紧密可靠。它有两个密封面,而且目前球阀的密封面材料广泛使用各种塑料,密封性好,能实现完全密封。在真空系统中也已广泛使用。

4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性,所以可用于带悬浮固体颗粒的介质中。

四、高压锻钢球阀使用方法

1、操作前须确认管路和阀已被冲洗过。

2、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。

3、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。

五、Q347N锻钢固定球阀参数:

试验压力(Mpa)

公称压力(Mpa)

压力级(Class)

1.6

2.5

4.0

6.4

10.0

16.0

25.0

150

300

400

600

900

1500

强度试验

2.4

3.8

6.0

9.6

15.0

24

37.5

3.1

7.8

10.2

15.3

23.1

38.4

密封试验

1.8

2.8

4.4

7.0

11.0

17.6

27.5

2.2

5.6

7.5

11.2

16.8

28.1

气密试验

0.5-0.7

工作温度

PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃

适用介质

C:水、油、蒸气 P:硝酸类(温度≤200℃ ) R:醋酸类(温度≤200℃ )

零件名称

材料

材料代号

阀体 阀盖

WCB

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

球体

2Cr13

ZGOOCr17Ni14Mo2(CF3M)

ZG1Cr18Ni9Ti(CF8)

ZG1Cr18Ni12Mo2Ti(CF8M)

阀杆

2Cr13

316L

1Cr18Ni9Ti(304)

1Cr18Ni12Mo2Ti(316)

阀座密封面

PTFE、碳素纤维+PTFE、对位聚苯

螺柱 螺母

35 35CrMoA(B7) 45(2H)

2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)

填料

V型PTFE、柔性石墨

六、Q347N锻钢固定球阀主要外型尺寸

PN6.4(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

292

50

175

135

105

88

26

4-23

360

33

65

330

65

200

160

130

110

28

8-23

379

45

80

356

80

210

170

140

121

30

8-23

452

55

100

432

100

250

200

168

150

32

8-25

479

81

125

508

125

295

240

202

176

36

8-30

646

175

150

559

150

340

280

240

204

38

8-34

666

240

200

660

200

405

345

300

260

44

12-34

736

280

250

787

250

470

400

352

313

48

12-41

790

540

300

838

300

530

460

412

364

54

16-41

870

760

350

889

350

595

525

475

422

60

16-41

1020

980

400

991

400

670

585

525

474

66

16-48

1080

1300

主要外型尺寸

PN16.0(MPa)

通径(DN)

L

d1

D

D1

D2

D6

b

Z-d

H

重量

50

368

50

215

165

132

88

36

8-25

380

80

65

419

65

245

190

152

110

44

8-30

395

120

80

381

80

260

205

168

121

46

8-30

480

155

100

457

100

300

240

200

150

48

8-34

532

195

125

-

125

355

285

238

176

60

8-41

670

250

150

610

150

390

318

270

204

66

12-41

703

480

200

737

200

480

400

345

260

78

12-48

750

620

250

838

250

580

485

425

313

88

12-54

820

960

300

965

300

665

570

510

364

100

16-54
