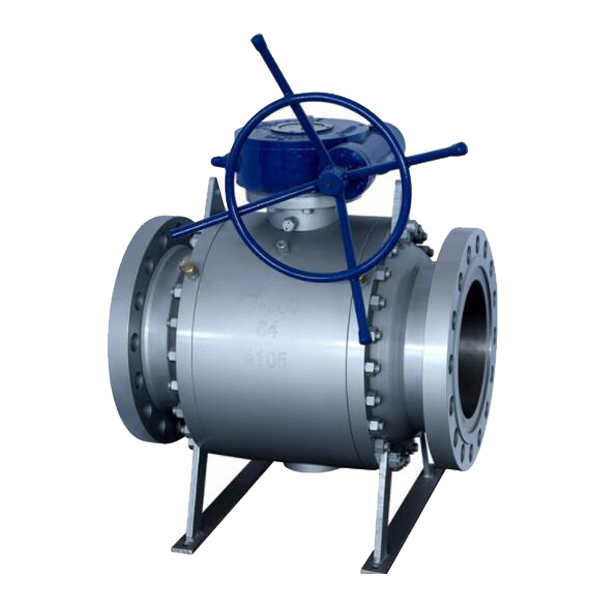

固定美标球阀

简要描述:固定美标球阀开启过程: 1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。 2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。 3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。 4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置

  • 适用范围:水.油品.蒸汽
  • 口径:8
  • 联系方式:13777710744
  • 压力:300LB
  • 更新时间:2024-07-11
  • 材质:F304锻造不锈钢

详细介绍

固定美标球阀的详细说明:

A、开启过程

1在关闭位置,球体受阀杆的[wiki]机械[/wiki]施压作用,紧压在阀座上。

2当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。

3阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。

4直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。

B、关闭过程

1关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。

2继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。

3 快要关闭时,球体已在与阀座无接触的情况下旋转了90°。

4手轮转动的最后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。



1、固定美标球阀设计参数如下:

l 公称压力:300Lb;

l 公称通径: 8”全通径;

l 主体材料:F304锻不锈钢;

l 内件材料: F304锻不锈钢+四氟;

l 连接形式:法兰;

l 结构长度:美标法兰也可以按照客户要求;

l 泄漏等级:零泄漏;

l 设计标准: ASME B16.34,API6D等

l 适用温度:常温。

2、固定美标球阀设计标准

设计规范:设计和制造按ASME B16.34;

阀门结构长度按ASME B16.10;

法兰尺寸按ASME B16.5。

参考标准:

API 6D-2008《石油和天然气工业管线输送系统管线阀门》;

API 598-2009《阀门的检查我和试验》 ;

ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》;

API Q1-2007《质量纲要规范》;

NACE-MR-0175-2003 《油田设备用抗硫化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》;

API 607 《阀门火烧试验》等。

3、固定美标球阀材料的选择

根据氢气特性,阀门主要部件材料选择如下:

阀体、侧盖、:F304段不锈钢;

球体:F304不锈钢;

阀座:F304锻不锈钢+四氟;

阀杆:F304(可以根据不同的条件选定材料);

弹簧:304不锈钢;

紧固件:B7+2H;

中法兰密封材料:石墨+O型圈(氟橡胶)。
