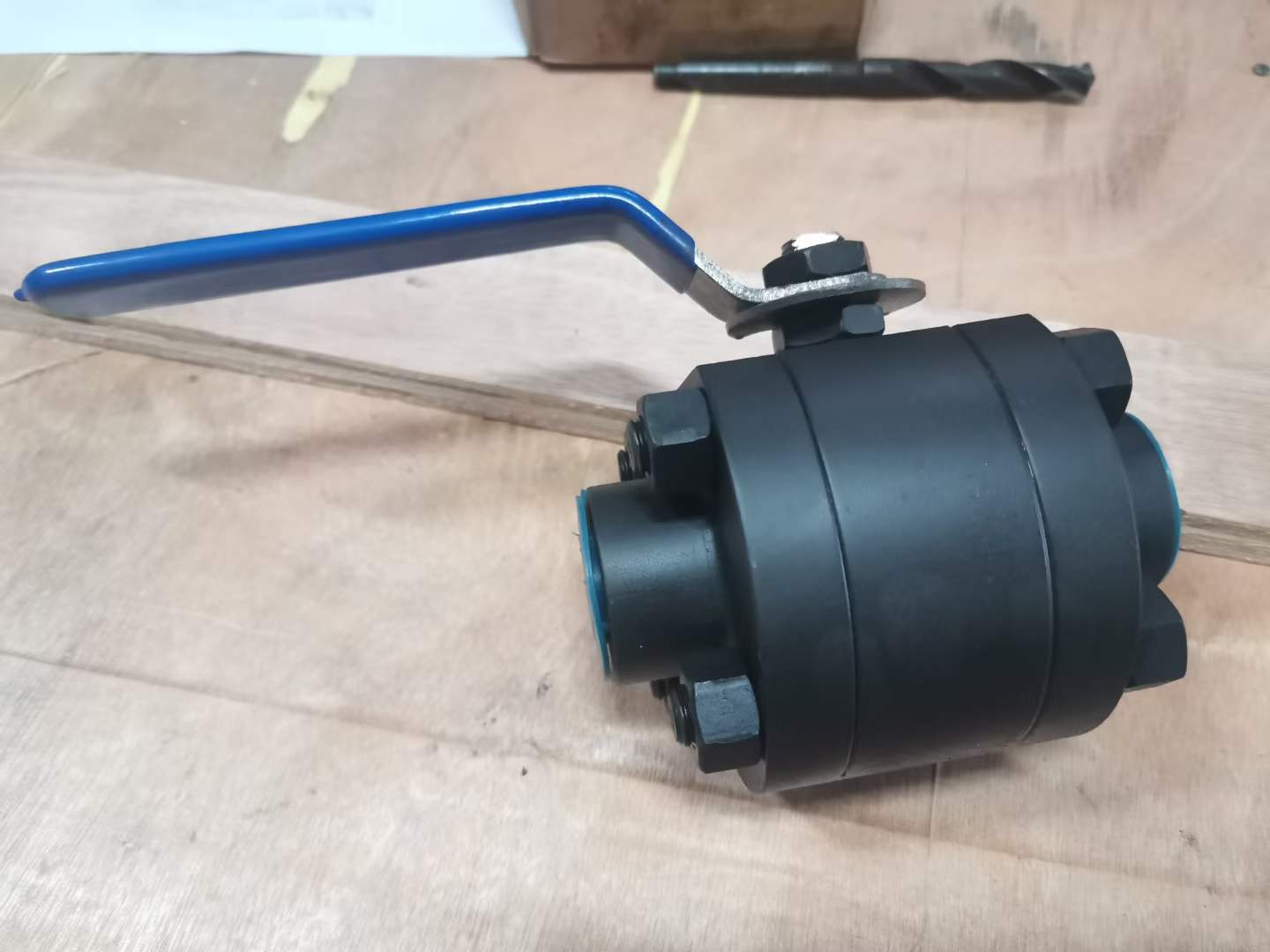

Q11F三片式锻钢球阀
  • Q11F三片式锻钢球阀

  • Q11F三片式锻钢球阀

  • Q11F三片式锻钢球阀

  • Q11F三片式锻钢球阀

  • Q11F三片式锻钢球阀

Q11F三片式锻钢球阀

简要描述:三片式锻钢球阀是一种高压全锻造型球阀,它在结构上和应用上有独特的优特点,如开关无摩擦,密封不易磨损,启闭力矩小,这样可减小所配执行器的规格,配以多回转电动执行机构,可实现对介质的调节和严密切断。三片式锻钢球阀广泛适用于石油、化工、电厂、水电站、高温蒸汽、城市给排水等要求严格和工况复杂的领域和场合。

  • 适用范围:蒸汽 石化 电力 冶金等
  • 口径:DN15-50
  • 联系方式:13777710744
  • 压力:1.6-6.4MPa
  • 更新时间:2021-06-23
  • 材质:A105

详细介绍

三片式锻钢球阀-概述

三片式锻钢球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀是近年来被广泛采用的一种新型阀门,此阀一般水平安装。

三片式锻钢球阀-优点:

1、流体阻力小,其阻力系数与同长度的管段相等。

2、结构简单、体积小、重量轻。

3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7、适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、材质明细表:

序号 零件名称 碳钢 不锈钢
1 阀体 A105 F304 F316 F316L
2 F304 F316 F316L
3 阀杆 F304 F316 F316L
4 密封圈 PTFE, RPTFE, 尼龙
5 垫片 O型圈, PTFE, 石墨
6 填料 PTFE, 石墨
7 止推垫片 PTFE
8 定位片 A283D, 不锈钢
9 手柄 A283D, 不锈钢
10 螺母 T304
11 定位销 T304
12 螺母 A194-2H A194-8
13 螺栓 A193-B7 A193-B8



主要连接尺寸(MM和重量(KG)800Lb~1500LB

RB FB L d NPT SW L1 H W 重量 KG
RB FB RB FB RB FB
3/8x1/4 1/4 92 9.5 3/8 1/4 17.6 14.2 9.6 9.6 53 130 1.5
1/2x3/8 3/8 92 9.5 1/2 3/8 21.8 17.6 9.6 9.6 53 130 1.5
3/4x1/2 1/2 92 13 3/4 1/2 27.1 21.8 12.7 12.7 56 130 1.5
1x3/4 3/4 111 17 1 3/4 33.8 27.1 12.7 12.7 70 160 2.4
11/4x1 1 127 23 11/4 1 42.6 33.8 12.7 12.7 80 220 3.9
11/2x11/4 11/4 140 30 11/2 11/4 48.7 42.6 12.7 12.7 90 250 6.1
2x11/2 11/2 152 38 2 11/2 61.2 48.7 15.9 15.9 100 250 8.5
21/2x2 2 178 48 21/2 2 74.1 61.2 15.9 15.9 110 290 10
