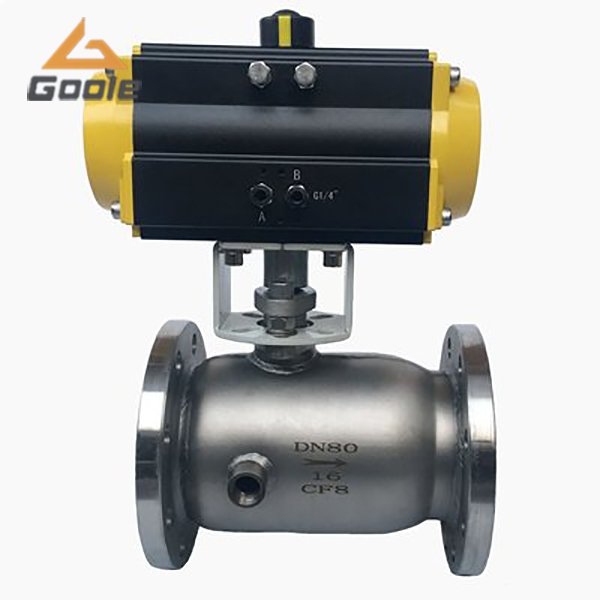

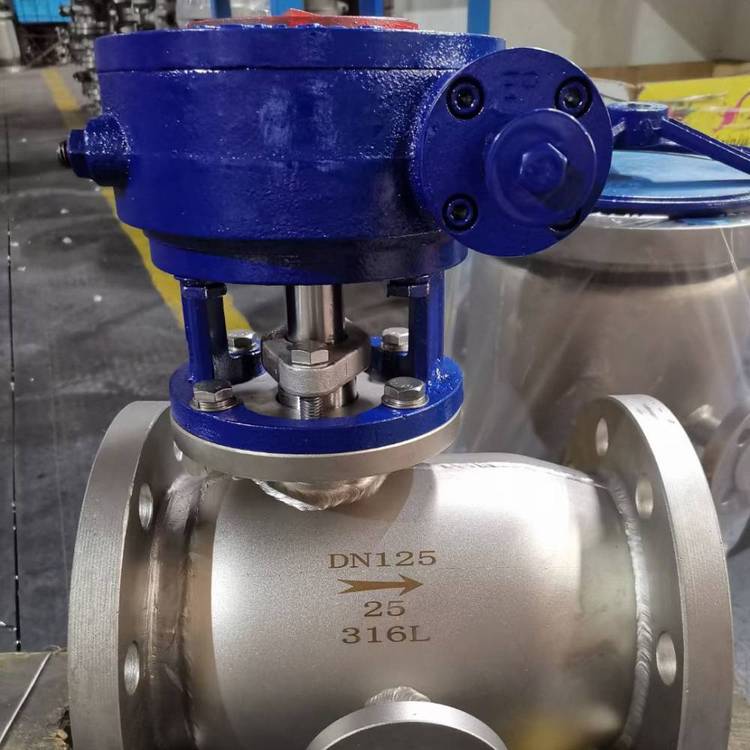

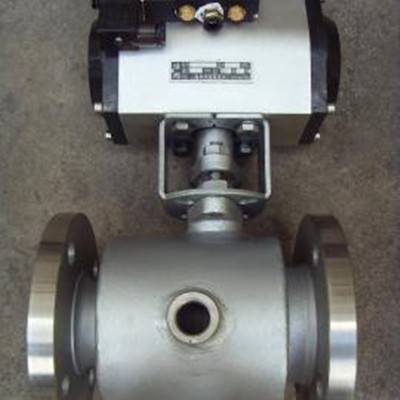

气动保温球阀有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。 由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
折叠
技术规范
设计标准 ASME B 16.34 GB/T12224 结构长度 ASME B 16.10 GB/T12221 连接法兰 ASME B 16.5、JB/T 79 驱动方式 手动、电动、气动 试验和检验 JB/T9092 API 598 适用介质 重油、胶类等易凝固介质
|
公称通径 |
DN15～200、NPS 3/4～8 |
|||
|
公称压力(Mpa) |
PN1.6~2.5、Class150~300、10K、20K |
|||
|
阀门材料及适用工况 |
零件名称 |
材 料 |
||
|
3.阀体 |
WCB |
CF8(304) |
CF8M(316) |
|
|
2.阀座 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
4.密封圈 |
聚四氟乙烯、对位聚笨 |
|||
|
5.球体 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
6.阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
1.夹套 |
25 |
25 |
25 |
|
|
7.填料 |
聚四氟乙烯、柔性石墨 |
|||
|
适用介质 |
水、蒸汽、油品 |
等腐蚀性介质 |
醋酸等腐蚀性介质 |
|
|
适用温度 |
-29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） |
|||
|
设计制造 |
GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
|||
|
结构长度 |
GB/T 12221-1989、ANSI B16.10；JIS B2002 |
|||
|
连接法兰 |
JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
|||
|
压力试验 |
JB/T 9092-1999、API 598 |
|||
|
传动方式 |
手动、蜗轮蜗杆传动、气动、电动。 |
|||
