PQ40F 双偏心半球阀

简要描述：PQ40F 双偏心半球阀是一种在多个行业广泛应用的阀门产品，它有多种类型，如 PQ40F - 16P 不锈钢双偏心半球阀、手柄式球墨铸铁双偏心半球阀 PQ40F - 10Q/16Q 等。

产品咨询资料下载联系我们

产品分类

Product Category

详细介绍

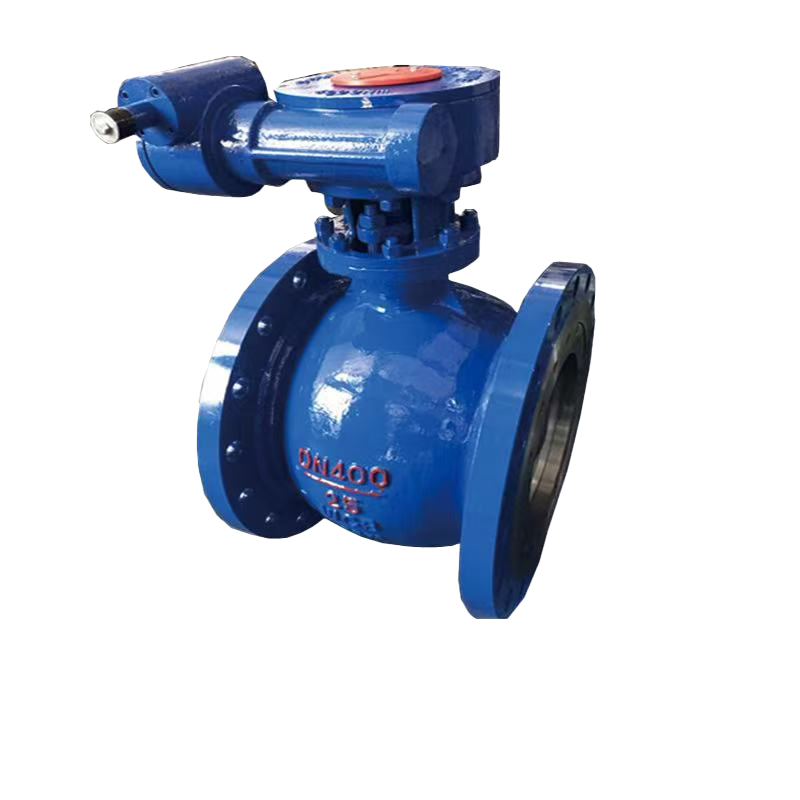

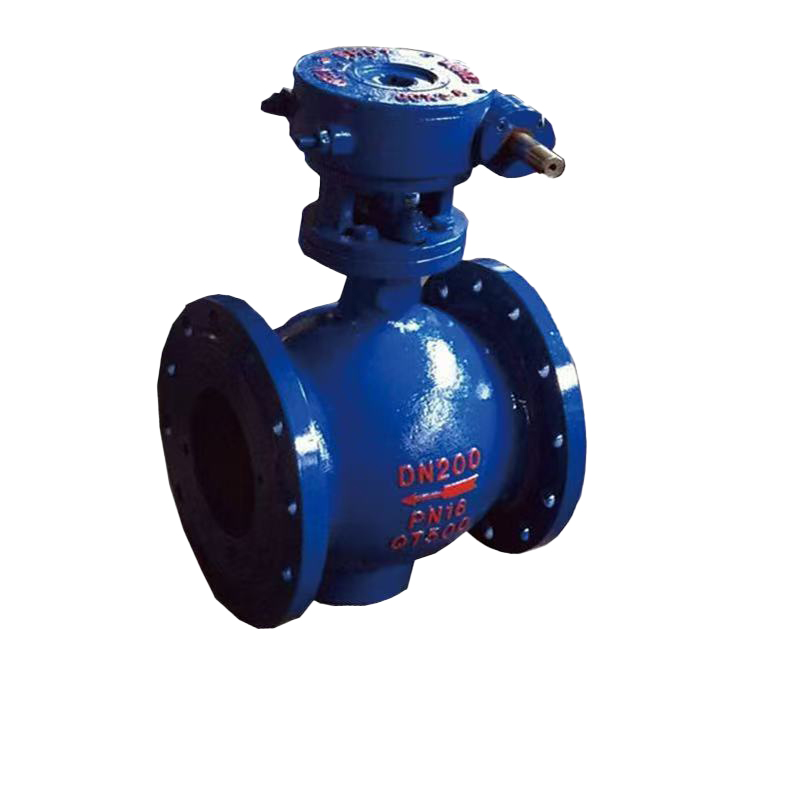

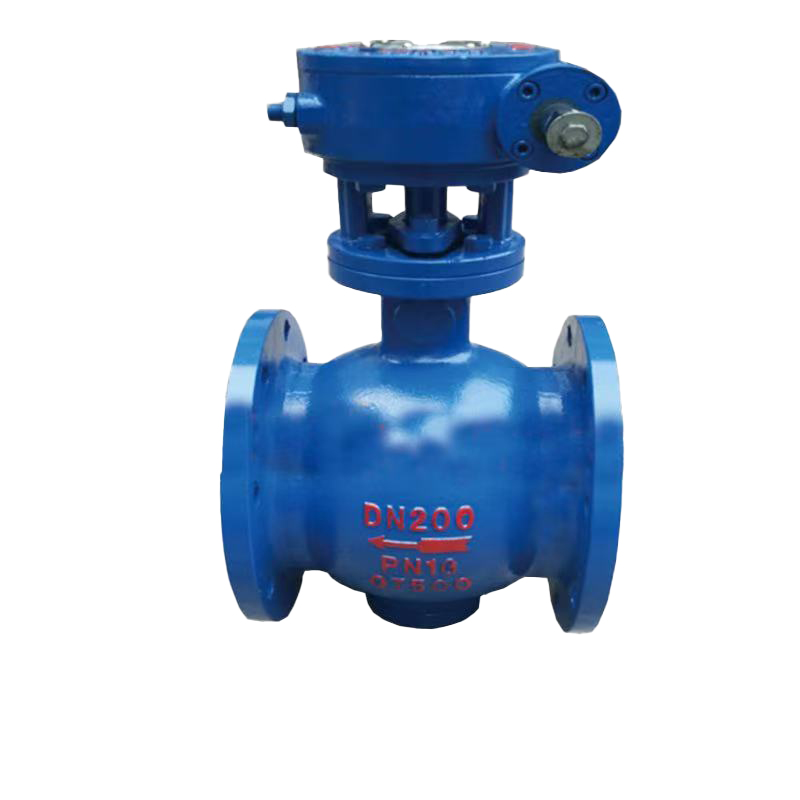

PQ40F 双偏心半球阀介绍

PQ40F 双偏心半球阀是一种在多个行业广泛应用的阀门产品，它有多种类型，如 PQ40F - 16P 不锈钢双偏心半球阀、手柄式球墨铸铁双偏心半球阀 PQ40F - 10Q/16Q 等。其主要通过转动手柄等机构带动偏心半球转动，从而实现阀门的启闭。

流通面积大，流阻小。开启后阀芯位于藏球室，流体直通，水损为零。采用偏心结构，阀门开启后流道完全畅通，水头损失为零，可节约大量能源。其直通流道，坚固的偏心曲轴使之适用高流速且无振动。

密封严紧，为双偏心金属硬密封。软密封结构具有自密封性能，硬密封结构具有弹性补偿性能，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏，防火防爆。而且结垢不影响启闭，这是半球阀显著的优点。

密封副有补偿量，阀座可调整或更换。球阀在开启后，球冠偏置于阀体内，不被介质直接冲刷，耐磨损。阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位螺栓，关闭时再转动少许，仍可实现可靠密封，避免了众多阀门密封失效后整台报废的弊端。

操作扭矩小，偏心曲轴旋转 90 度即可实现启闭，启闭迅速，启闭时间短
自动清污
硬密封偏心半球阀的球冠边沿采用刀刃状，不但可以刮去阀座上的污垢，还可以切断杂物。
主要设计参数

规格与通径
规格多样，公称通经范围较广，如 PQ40F - 16P 不锈钢双偏心半球阀的公称通经为 DN50～DN200。
压力范围
不同型号压力范围有所不同，如 PQ340F、PQ340H 压力范围是 PN10 - PN100（150LB≈600LB），手柄式球墨铸铁双偏心半球阀 PQ40F - 10Q/16Q 适用压力为 PN6 - PN16。
温度范围
同样不同型号有不同温度范围，例如 PQ340F、PQ340H 温度范围是 - 20℃≈500℃，软密封偏心半球阀适用温度为≤80℃。
传动方式
传动方式有手动、蜗轮传动、气动、电动等。
应用领域

PQ40F 双偏心半球阀在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y 型阀、球阀的更新换代产品。目前已在钢铁行业的煤粉喷吹，氧化铝行业的矿浆、母液和氧化铝粉输送，电力行业的水力（或干）除灰，石化行业，燃气行业，市政污水处理、供水及其它流体控制系统等场合得到应用。
