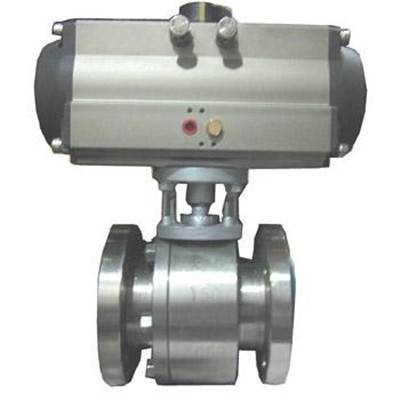

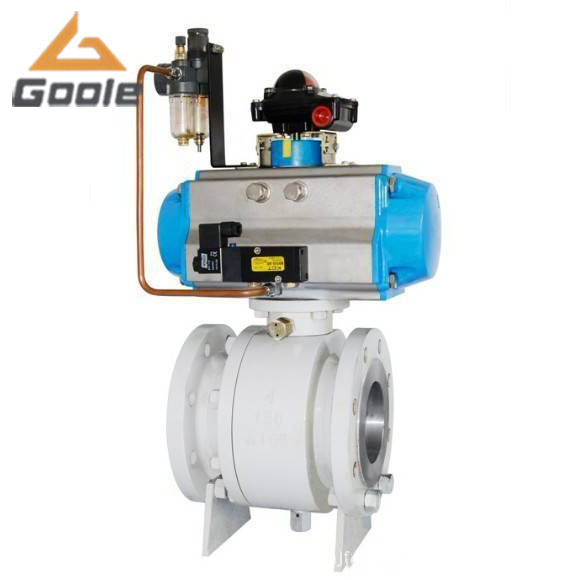

Q647N气动高压锻钢球阀介绍
结构形式
Q647N气动高压锻钢球阀三片式连接较为常见，也能做成二片式结构。它是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称。
工作原理及功能用途
工作原理
该球阀关闭件球体绕阀体中心线作旋转来实现开启、关闭，密封件嵌于不锈钢阀座内，金属阀座尾端设有弹簧。当密封面磨损或者烧毁时，在弹簧作用下推动阀座与球体形成金属密封。
功能用途
在管道上主要用于切断、分配和改变介质流动方向。还可分为软密封和金属硬密封两种。适用于水、溶剂、酸和天然气等一般工作介质，也适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛应用。
产品特点
安全相关特点
- 防火安全结构：当耳轴球阀正常使用时，其加盖阀座和球面法、阀座固定器o形环和盖章的身体，是软密封，密封可靠；当阀座和o形环受伤，阀座固定器和身体会加盖膨胀石墨，达到防火安全的目的。
- 防静电设备：为防止球、杆和聚四氟乙烯之间摩擦产生静电，可能点燃易燃物品导致事故，该球阀在阀杆和球、阀杆和身体之间设有静态传簧，使静电接地，保证系统安全。
密封相关特点
- 自由泄漏的身体密封结构：在阀门的开关位置，阀体和阀帽采用双加盖垫片和o形环，火、高温、减震和凹凸不平的开关扭矩等都不会引起外泄漏。
- 双重阻塞渗出：当球处于全开或关闭位置时，发射机物质身体可以通过腔中心公布排水、排空装置，而且阀门腔内中心压力能被释放到低压端，通过阀座自动救援。
- 紧急密封复合注塑孔设计：复合注塑阀门安装在位于阀杆/戴帽子和身体方面的支持阀门处。当密封阀杆或阀座受损诱发泄漏时，这种化合物可用于第二次密封。旁侧的复合注塑阀门设有隐蔽的止回阀，防止化合物外流，复合喷油阀顶端有快速连接连接器，可连接注射枪。
-
操作相关特点
- 操作低扭矩：在摩擦的干细胞处安装自我润滑轴承，使运作耐磨、灵活且扭矩低。
- 扩展阀杆：对于地下安装的阀门，阀杆可以延长，方便操作，相应的复合喷油嘴、排水阀也能延长到合适位置。
-
自动泄压特点
- 自动体腔救援：当身体压力不正常上升时，如存在不稳定因素，耳轴球阀下游阀座会承受正常压力，同时自动释放不正常压力，且不损坏上游密封座。
- 自动泄压功能：阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。
