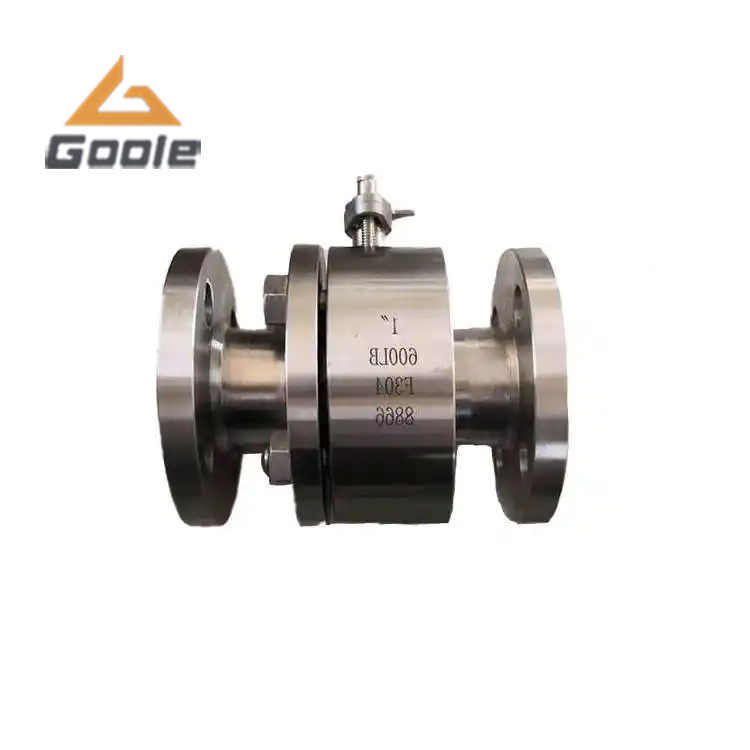

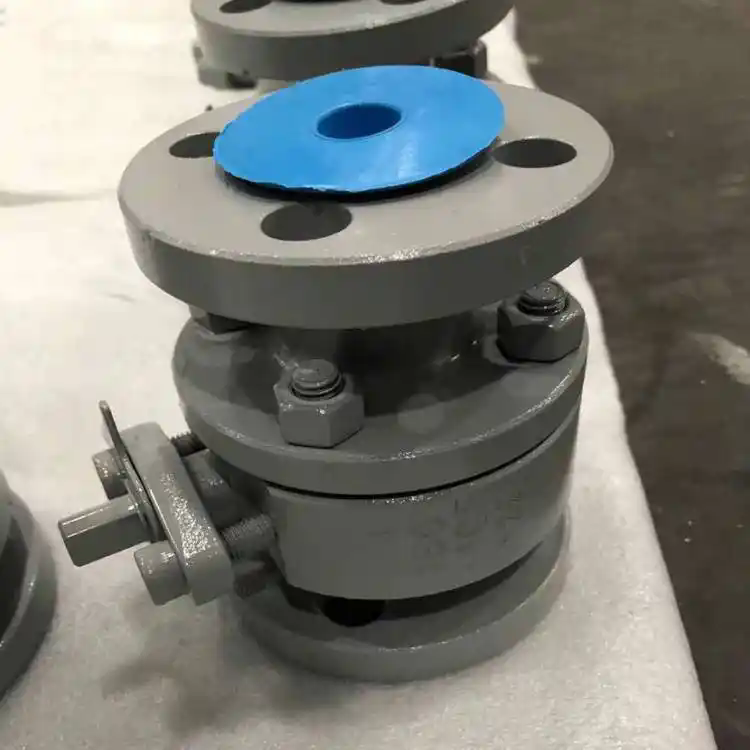

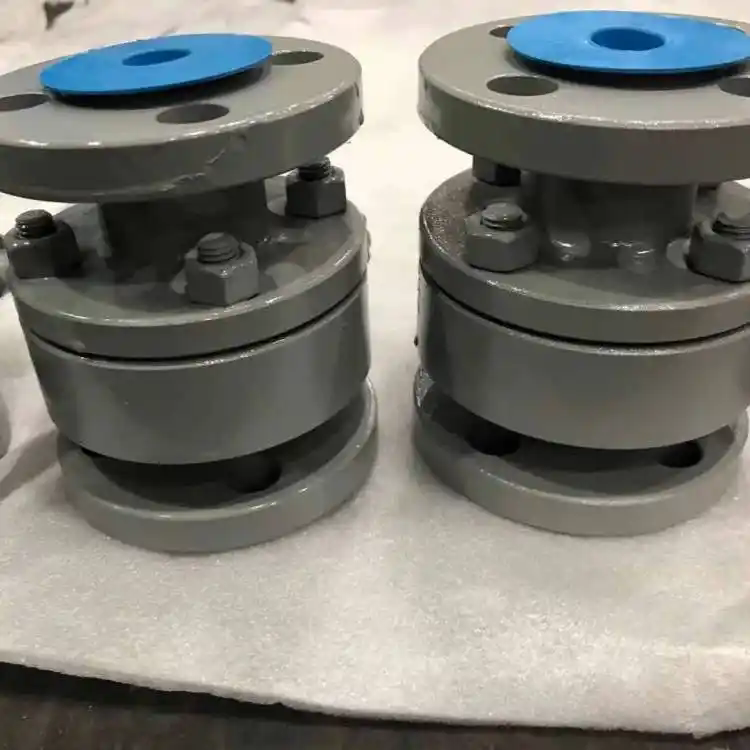

Q41F国标软密封浮动式锻钢球阀介绍
基本信息
定义与分类
Q41F国标软密封浮动式锻钢球阀是球阀的一种类型。“Q”代表球阀，“4”表示法兰连接，“1”代表浮动球结构，“F”表示软密封。它按结构形式属于浮动式球阀，密封方式为软密封，阀体材质为锻钢且符合国家标准。
规格参数
- 公称通径：一般为DN15 - 250（1/2″ - 10″）。
- 压力范围：压力范围通常在1.0 - 6.4MPa，常见规格有Q41F - 10C/P、Q41F - 16C/P、Q41F - 25C/P、Q41F - 40C/P、Q41F - 64C/P等。
- 适用介质：适用介质较为广泛，包括水、气、油品、天然气、蒸汽、硝酸、醋酸、氧化性介质、尿素等，选用不同的材质，可分别适用于更多种类的介质。
- 适用温度：适用温度范围为 - 196 - 350℃。
设计与制造标准
设计与制造按GB/T12237，结构长度按GB/T12221，法兰连接尺寸按JB/T79。
特点
结构与操作特点
- 只需要用旋转90度的操作和很小的转动力矩就能关闭严密，操作方便，开闭迅速，便于远距离的控制。
性能特点
- 流体阻力小：其阻力系数与同长度的管段相等。
- 密封性能好：密封面材料广泛使用塑料，紧密可靠，在真空系统中也已广泛使用。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
- 维修方便：球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便3。
- 适用范围广：通径从小到几毫米，大到几米，从高真空至高压力都可应用，已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
-
安装要求
- 取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
- 安装前应按规定的信号（电或气）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
- 准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
- 在安装期间，不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
- 该类阀应安装在管道的水平方向或垂直方向。
- 安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
