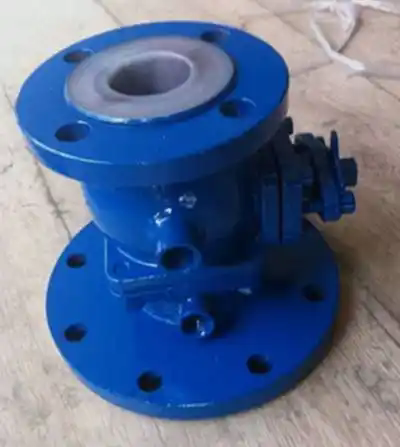

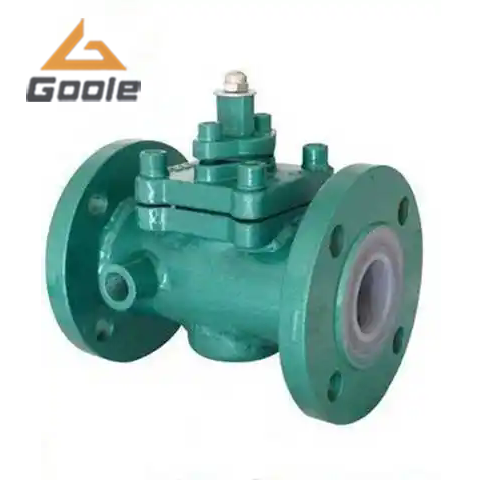

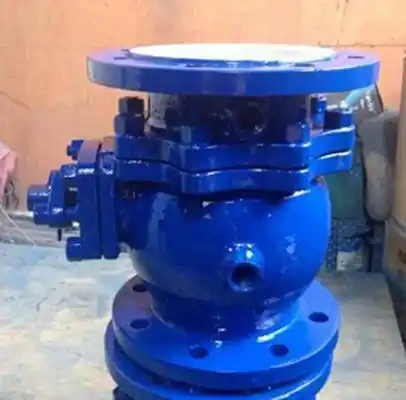

BQ41F46手动保温衬氟球阀介绍
基本信息
BQ41F46手动保温衬氟球阀是一种工业阀门，属于衬氟球阀类别，适用于各种轻重工业及楼宇管道，在化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业、城建等领域广泛应用。该球阀的驱动方式为手动，连接形式通常为法兰，结构形式为固定式，适用介质包括水等，工作温度范围一般在常温 -29～120℃，3C 阀门类别为工业，规格型号为 BQ41F46，常见型号还有 Q41F46 - 10、Q41F46 - 16、Q41F46 - 10C、Q41F46 - 16C 等，公称通径为 DN15～DN400，压力范围是 PN10 - PN16，阀体材质有铸钢、不锈钢等。
结构特点
- 衬里工艺：内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），也有采用 FEP 衬里层的，具有极高的化学稳定性，能适用除“熔融碱金属和元素氟”以外的其它任何强腐蚀性质的介质。
- 球体结构：采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，便于管路系统的通球扫线和管路维护。
- 阀杆设计：启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。
- 结构紧凑：结构紧凑合理，阀体内腔空间最小，减小了介质滞留。特殊的模压工艺使密封面致密度良好，加之人字环形 PTFE 填料组合，使阀门达到零泄漏。
- 多片式结构：两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。
-
性能优势
- 流体阻力小：全通径的球阀基本没有流阻3。
- 操作方便：开闭迅速，从全开到全关只要旋转 90°，便于远距离的控制。
- 维修便捷：球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
- 密封可靠：有两个密封面，密封面材料广泛使用各种塑料，密封性好，能实现完全密封，在真空系统中也已广泛使用。在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
- 适用范围广：通径从小到几毫米，大到几米，从高真空至高压力都可应用。由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
- 保温性能：采用了蒸汽等加热介质夹套保温，即使外界温度降到了零度以下，本阀仍能灵活操作，保证输油管道或易结晶流体能启闭自如，流路畅通，是重油、粘度食品、沥青等介质的理想控制阀门。
-
工作原理
球阀具有旋转 90 度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转 90 度的操作和很小的转动力矩就能关闭严密。适宜做开关、切断阀使用，近来也有设计成具有节流和控制流量功能的。
