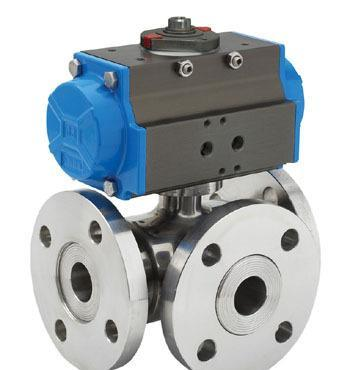

L型三通球阀Q44N

简要描述：L型三通球阀结构合理，占地空间少，密封性能好，深受广大用户信赖。阀座采用PTFE+25％玻纤或PEEK。PTFE+25％玻纤在高压下能获得比PTFE更好的性能，而且还能减少酸性介质腐蚀，通常在800磅级的压力下采用；另外可以根据客户要求定做进口PEEK材质，以适应高温，高压工况下的高密封工作性能。具有防火、防静电以及防阀杆吹出结构。

适用范围：化工、水处理、电厂
口径：3”*2”
联系方式：13777710744
压力：1500LB
更新时间：2024-04-15
材质：锻造A105

产品咨询资料下载联系我们

产品分类

Product Category

三通锻钢球阀 Q45F-25 A105 DN100

详细介绍

三通球阀L形 L形（Q44N）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；

三通球阀性能参数:

试验压力	公称压力（Mpa）
Mpa	1.6	2.5	4.0	CL150	JIS10K
强度试验	2.4	3.8	6.0	3.2	2.4
密封试验	1.8	2.8	4.4	2.2	1.5
气密试验	0.5-0.7
工作温度	PTFE≤150℃ PTL≤300℃
适用温度	C：水、油、气；P：硝酸类；R：醋酸类

三通球阀主要零件材料

阀体、阀盖	WCB、CF8
球体	WCB+Hcr、CF8
阀杆	2Cr13、CF8
阀座	PTFE
填料	PTFE

公称压力	公称通径		L	L1	H	W	重量（kg)
Mpa	mm	in	mm	mm	mm	mm	1.6	2.5	4.0	CL150	JIS10K
1.6 2.5 4.0 CL150 JIS10K	15	1/2	130	65	62	100	2.5	3.0	3.5	2.5	2.5
	20	3/4	150	75	68	160	3.0	3.5	4.5	3.0	3.6
	25	1	160	80	75	160	4.8	5.0	6	5.0	5.0
	32	1 1/4	180	90	85	200	6.5	7	8.5	7	7
	40	1 1/2	200	100	95	200	8.5	9	10.5	9	9
	50	2	230	115	110	250	11	12	14	12	11
	65	2 1/2	290	145	130	300	15	17	20	16	16
	80	3	310	155	155	400	21	22	32	21	22
	100	4	350	175	180	500	33	36	50	36	36
	125	5	400	200	250	600	65	70	80	68	70
	150	6	480	240	275	800	103	110	120	105	105
	200	8	580	290	325	1000	152	168	180	160	160
