气动硬密封球阀
  • 气动硬密封球阀

  • 气动硬密封球阀

  • 气动硬密封球阀

  • 气动硬密封球阀

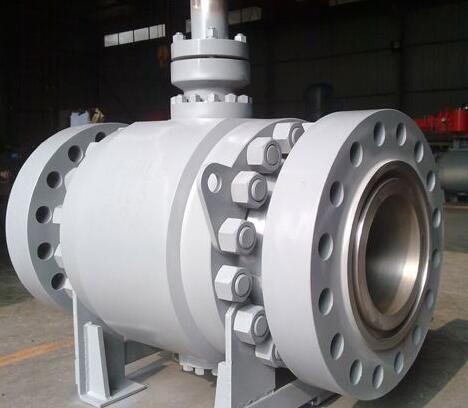

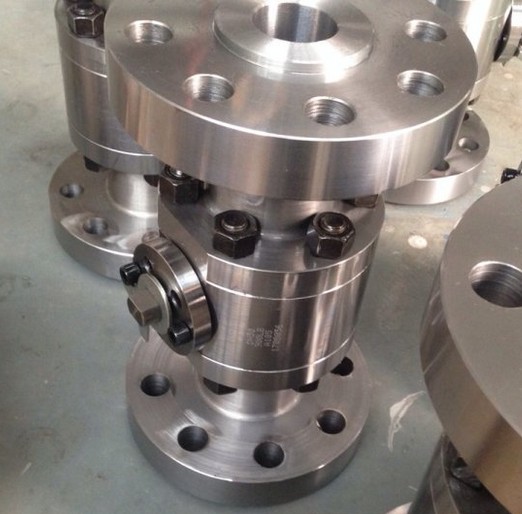

气动硬密封球阀

简要描述:气动硬密封球阀Q641F/H,硬密封锻钢球阀采用弹性密封圈结构设计,介质压力较小时,密封圈与球体的接触面积较小,故有较大的密封双压,确保可靠密封。气动球阀Q641F/H介质压力较大时,密封圈与球体接触面积增大,故密封圈能承受较大的介质推力而不会损坏。通过配置不同的控制附件,可实现遥控及调节功能。

  • 适用范围:蒸汽 石化 电力 冶金等
  • 口径:DN15-DN300
  • 联系方式:13777710744
  • 压力:1.6-6.4MPa
  • 更新时间:2021-09-08
  • 材质:铸钢、不锈钢

详细介绍

 产品概述:

Q641H、Q641Y气动硬密封球阀适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式。气动金属密封球阀适用于温度高温250度以上的工况场合。气动金属密封球阀主要分为两种密封结构:即单向密封和双向密封;单向密封:只能在规定的方向即球阀标示的密封方向密封;双向密封:在两个方向上都能密封;气动硬密封球阀的结构形式分为浮动球式和固定球式;连接形式为法兰连接、焊接连接及螺纹连接。与电气阀门定位器配套,输入4~20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动硬密封球阀连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等。气动硬密封球阀用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。

产品特点:

1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。 2、采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。 3、根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能。 4、气动金属密封球阀应按规定流向使用。

主要技术参数及性能:

公称通径(mm)

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数Kv

21

38

72

112

170

273

384

512

940

1452

2222

3589

5128

7359

公称压力(MPa)

PN1.6、2.5、4.0、6.4、10.0MPa

泄漏量

硬密封:≤额定流量的10-5

阀体形式

两段式阀体(浮动球体)

两段式阀体(固定球体)

阀芯形式

“O”型球形阀芯

密封填料

聚四氟乙烯(PTFE)、金属石墨缠绕垫片

连接形式

法兰、焊接、螺纹

流量特性

近似快开特性

可调范围

DN15-65

DN80-300

250:1

350:1

适用温度

密封面

硬密封≤450℃

配置执行机构

GT、SR、ST、AT、AW系列单双作用气动执行器

控制方式

开关两位控制、4-20mA模拟量控制



执行器技术参数:

执行器型号

GT、SR、ST、AT、AW系列单双作用气动执行器

供气压力

0.4~0.7MPa

气源接口

G1/4"、G1/8"、G3/8"、G1/2"

环境温度

-30~+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等



主要零件材料:

零件名称

材料

阀体

WCB

304(CF8)

316(CF8M)

316L(CF3M)

球体

2Cr13+氮化处理

304

316

316L

阀杆

2Cr13

304

316

316L

阀座密封圈

不锈钢+淡化处理

填料

V型PTFE四氟填料、柔性石墨



主要设计标准:

设计与制造

GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357

法兰尺寸

JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543

结构长度

GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202

检验与试验

JB/T 9092、API 598、GB/T13927



主要性能规范:

公称通径DN(mm)

DN15-300

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

6.4

试验压力

强度试验

1.5

2.4

3.75

6.0

9.60

密封试验

1.1

1.76

2.75

4.4

7.04

低压气密试验

0.5~0.7

适用介质

水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)



安装连接尺寸:

公称通径DN(mm)

主要尺寸

法兰尺寸

PN1.6MPa

PN2.5MPa

L

H

H1

L1

D

D1

D2

n-φd

D

D1

D2

n-φd

15

130

185

/

140

95

65

46

4-14

95

65

46

4-14

20

140

191

/

140

105

75

45

4-14

105

75

56

4-14

25

150

193

/

140

115

85

65

4-14

115

85

65

4-14

32

165

212

/

164

140

100

76

4-18

140

100

76

4-18

40

180

217

/

164

150

110

84

4-18

150

110

84

4-18

50

200

260

102

190

165

125

99

4-18

165

125

99

4-18

65

220

293

114

210

185

145

118

4-18

185

145

118

8-18

80

250

323

127

247

200

160

132

8-18

200

160

132

8-18

100

280

382

152

276

220

180

156

8-18

235

190

156

8-22

125

320

468

184

348

250

210

184

8-18

270

220

184

8-26

150

360

510

219

378

285

240

211

8-22

300

250

211

8-26

200

400

655

273

524

340

295

266

12-22

360

310

274

12-26

250

630

/

360

/

405

355

319

12-26

425

370

330

12-30

300

750

/

395

/

460

410

370

12-26

485

430

389

16-30
