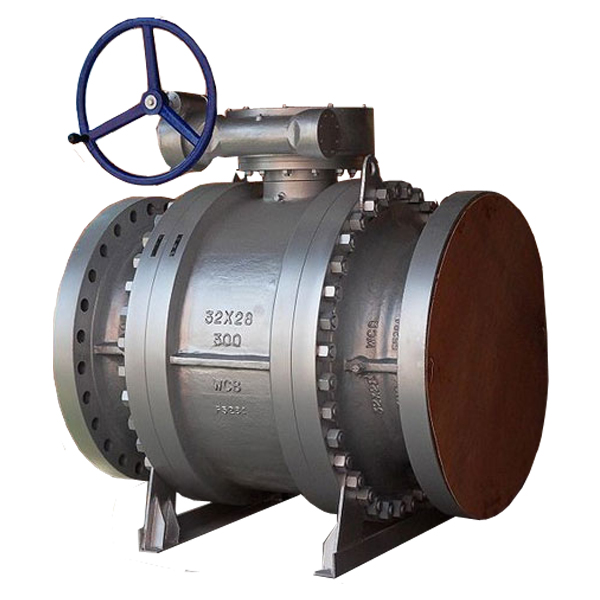

API石油管线高压法兰球阀
  • API石油管线高压法兰球阀

  • API石油管线高压法兰球阀

  • API石油管线高压法兰球阀

API石油管线高压法兰球阀

简要描述: API石油管线高压法兰球阀 适用于Class150~Class1500,工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。API管线球阀的适用介质为:石油、净化天然气、酸性天然气、煤气、水及煤浆等等介质。API管线球阀的驱动装置操作方式有:手动、蜗轮传动、气动、电动、气液联动等。

  • 适用范围:石油、净化天然气、酸性天然气、煤气、水及煤浆
  • 口径:DN15-DN300
  • 联系方式:13777710744
  • 压力:Class 150~300Lb
  • 更新时间:2024-03-06
  • 材质:WCB 20# A105 304 304L 316 316L

详细介绍

API石油管线高压法兰球阀

一、API管线球阀的概述

管线球阀的设计理念的根本是安全和可靠性。无论是长输管线或者是城市管网都是能源的供给线,是一条国家经济命脉线。全球性的地下输油、输气管线和管网,就象地上输配电网一样,是城市工业和民用赖以生存的基础,没有这条能源供给线,现代化城市功能立即停止。

API管线球阀适用于Class150~Class1500,工作温度-28~300℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。API管线球阀的适用介质为:石油、净化天然气、酸性天然气、煤气、水及煤浆等等介质。API管线球阀的驱动装置操作方式有:手动、蜗轮传动、气动、电动、气液联动等。

二、API管线球阀的特点

API管线球阀系列不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。合金钢阀门不仅防腐蚀,抗硫化,能力强,防火、防静电、密封性能好,适用压力与温度范围广,全通径与缩径齐备,并可配多种驱动装置,是化工、石油炼制,天然气开采与输送系统理想的用阀选择。



1、阀座密封副既可采用硬质合金来保证阀门耐磨、耐高温、耐腐蚀、抗擦伤长寿命,也可采用聚四氟乙烯(PTFE)材质来保证阀门的零泄漏。

2、结构简单,体积小、重量轻,便于安装和维护。

3、90度旋转启闭迅速,动作轻便灵活。球体、阀体通径与连接管直径相等并成一直线,流体的流动阻力小节约能源,同时也便于管路清扫。

4、阀门采用下装式阀杆,这种结构能有效防止阀杆由于介质压力的升高而窜出。

5、阀门设置防静电结构,将非金属阀座与球体摩擦所产生的静电消除,以防止静电火花产生。本阀门采用双重密封,当火灾发生时,非金属阀座烧损后,介质将球体压紧在阀体上的金属密封副上阻止介质大量泄漏。



6、可采用各种配管法兰标准及法兰密封副型式,满足各种工程需要。

三、API管线球阀的主要功能

管线球阀中腔停滞的介质由于温度变化而异常升压时,介质压力推动阀座脱离球体,达到自动泄压的效果,泄压后阀座自动复位。

阀座除了一般密封外,特别设置的注脂阀辅助密封结构,能起到因封圈损伤而出现泄漏时的紧急救护作用。

当万一发生火灾或由于异常升温使阀座密封圈烧损或软化时,管线球阀操作仍然可靠。同时,阀座与球体形成金属对金属接触,达到暂时密封作用,阻止了火灾进一步扩大,符合API 6FA的规定。

拧开排泄装置可检查阀座是否发生泄漏,也可排放中腔滞留物减少介质对阀门的污染。在工作状态下,阀门处于全开或全关时,可更换阀杆部填料函。

阀杆部位密封采用PTFE填料和O形圈双重密封,特别适用于气体介质。阀杆运动部采用优质的SF自润滑轴承,使磨擦系数更小,减低操作力矩。



四、API管线球阀的结构图

五、API管线球阀的技术参数

 设计标准

设计与制造:API 6D、API 608 或 ANSI B 16.34

结构长度:ANSI 6D、ANSI B 16.10

法兰标准:ANSI B 16.5a

压力检验:API 6D、API 598

 性能规范

公称压力
PN(MPa)
最高使用压力   试验压力(MPa)   压力级 最高使用压力   试验压力(MPa)
(MPa) 壳体
Shell
高压液压封   低压气密封   (Mpa) 壳体   高压液压封 低压气密封
1.6 1.6 2.4 1.76 0.6 CLASS150 1.94 2.94 2.16 0.6
2.5 2.5 3.75 2.75 CLASS300 5.1 7.67 5.62
4.0 4.0 6.0 4.4 CLASS600 10.2 15.3 11.23
6.4 6.4 9.6 7 CLASS900 15.1 23 16.85
10.0 10.0 15 11 CLASS1500 25.1 37.5 27.5
应用规范 结构长度按 GB12221-89              ANSI B16.10
法兰尺寸按 JB79-59       GB 9113      HG20592-97        ANSI B16.5
焊接标准按 GB12224-89   ANSI B16.25
检验试验按 JB/T 9092-99             API 598
适用工况 适用介质 天然气、液化气、石油等介质
适用温度 -28℃~≤150℃
驱动方式 蜗轮传动、气动、电动、气液联动等

零件材料



序号

No.

零件名称

Accessory name

材质Material

GB

ASTM



1

阀体 Body

WCB、A105

A182 F316

2

弹簧 Spring

60Si2Mn

316

3

密封圈 Sealing Ring



增强聚四氟乙烯RPTFE

4

垫片 Gasket

柔性石墨+不锈钢

Graphite+stainless steel

柔性石墨+316

Graphite+316

5

排污螺塞上Blowoff screw

25

316

6

"O"型密封圈 "O"Ring

橡胶 Rubber

橡胶 Rubber

7

底盖 Bottom cover

A105

316

8

螺钉 Screw nial

35

316

9

阀杆 Stem

2Cr13+镀镍磷

2Cr13+nickle coated

316

10

滑动轴承 Sliding bearing

不锈钢+PTFE

PTFE& stainless steel

316+PTFE

11

球体 Ball

A105+镀镍磷

A182 F316

12

阀座 Seat

A105+镀镍磷

316

13

螺柱 Stud

35CrMoA

316

14

螺母 Nut

35

316

15

压套 Cover

A105

316

16

填料 Stuffing

PTFE

PTFE

17

填料压盖 Gland

WCB

A216-WCB

18

键 Key

45

316

六、API管线球阀的订购说明

来电询价、订购时,注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数,以便我们为你正确选型及报价。
