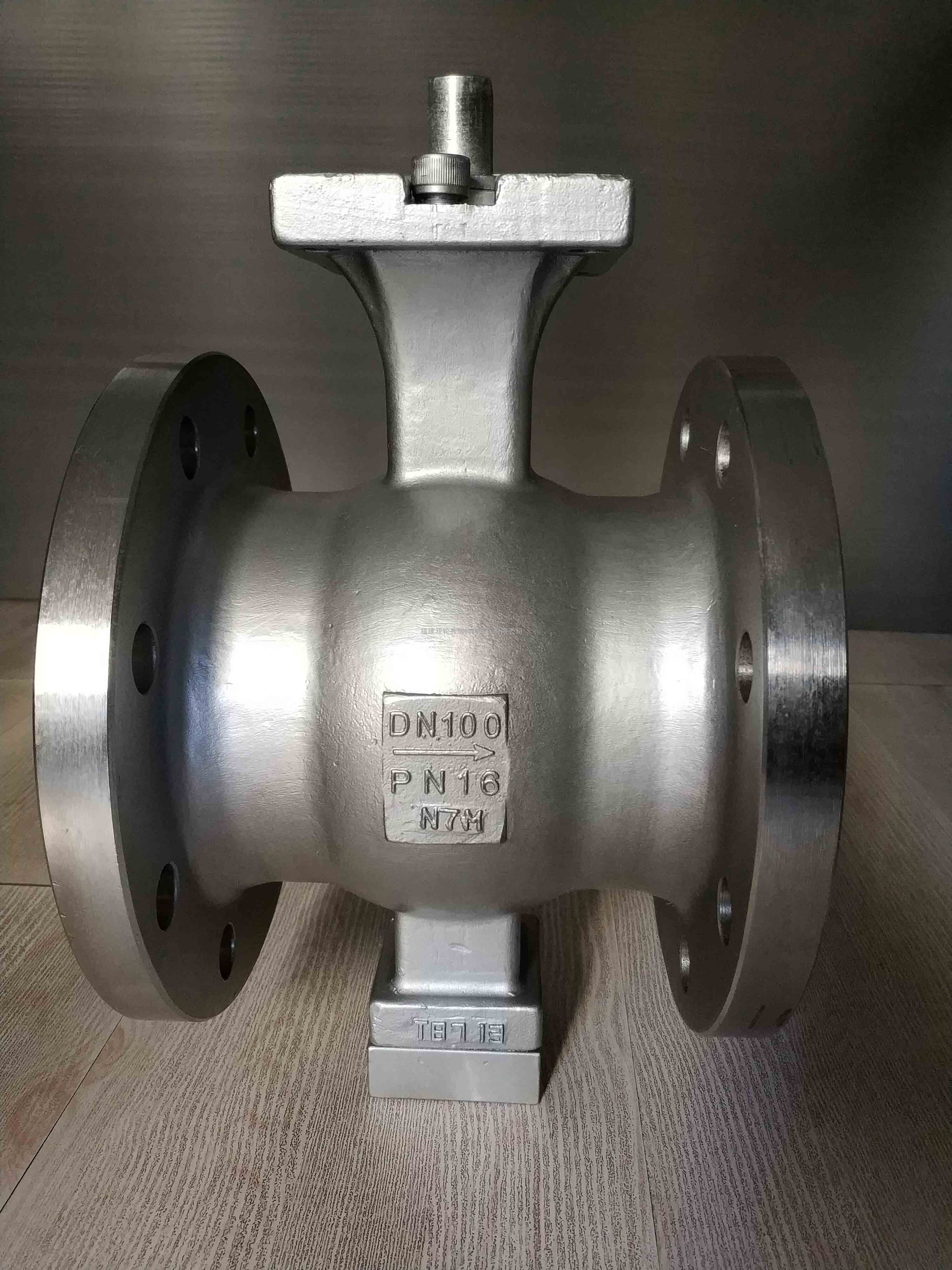

哈氏合金钢球阀结构属于硬密封球阀。阀门为分体式结构，球体与阀座从侧端装入。
阀体：采用哈氏合金锻钢材料。化学成分和机械性能符合ASME 标准要求。
阀杆是传递阀门扭矩的关键件，阀杆表面加工的光洁度影响整个阀门的扭矩。提高阀杆表面的硬度，可以减小阀杆的磨损。为此，阀杆采用了精加工、滚压、抛光等工艺。阀杆表面光洁度可达Ra 0.2~Ra0.4，阀杆通过镀镍磷工艺提高了表面硬度。
阀杆上设计了防静电结构，保证了球体与阀杆，以及阀杆与阀体之间的金属连接。符合相关设计标准要求。
1、哈氏合金钢球阀设计参数如下：
l 公称压力：900Lb；
l 公称通径： 2”全通径；
l 主体材料：hastelloy C-276；
l 内件材料： hastelloy C-276+钴基+碳化钨；（球阀用Hastelloy G30）
l 连接形式：按照客户要求；
l 结构长度：按照客户要求；
l 泄漏等级：FCI 70.2 VI；
l 设计标准： ASME B16.34，API6D等
l 适用温度：常温。
2、哈氏合金钢球阀设计标准
设计规范：设计和制造按ASME B16.34；
阀门结构长度按ASME B16.10；
法兰尺寸按ASME B16.5。
参考标准：
API 6D-2008《石油和天然气工业管线输送系统管线阀门》；
API 598-2009《阀门的检查我和试验》 ；
ASTM A182- 2002a《高温用锻制或轧制合金钢法兰、锻制管件、阀门和部件》；
ASTM A193/A-2001b《高温用合金钢和不锈钢栓接材料》；
API Q1-2007《质量纲要规范》；
NACE-MR-0175-2003 《油田设备用抗*化物应力腐蚀断裂和应力腐蚀裂纹的金属材料》；
API 607 《阀门火烧试验》等。
（填上哈氏合金标准号）
3、哈氏合金钢球阀材料的选择
根据氢气特性，阀门主要部件材料选择如下：
阀体、侧盖、：Hastelloy C-276；
球体：Hastelloy C-276+钴基+碳化钨；
阀座：Hastelloy C-276+钴基+碳化钨；（球阀用Hastelloy G30）
阀杆：XM-19；
弹簧：Inconel X-750；
紧固件：B7+喷氟；
中法兰密封材料：石墨+O型圈（氟橡胶）。
哈氏合金球阀材料的选择
根据氢气特性，阀门主要部件材料选择如下：
阀体、侧盖、：Hastelloy C-276；
球体：Hastelloy C-276+钴基+碳化钨；
阀座：Hastelloy C-276+钴基+碳化钨；（球阀用Hastelloy G30）
阀杆：XM-19；
弹簧：Inconel X-750；（这二项与介质接触，抗腐蚀能力是否可行？）
紧固件：B7+喷氟；
中法兰密封材料：石墨+O型圈（氟橡胶）。（数据表要求在250°C下稳定动行，氟橡胶可行否？）
球体与阀座属于内件，完全暴露与介质之中。阀座与球体之间采用金属硬密封接触。
阀座、球体表面采用先堆焊钴基合金(先热喷钴基合金然后碳化钨再喷钴基合金，厚度达1mm以上，重熔处理)，然后钴基表面再采用*上*先进的“镍包碳化钨超音速热喷涂并重熔工艺”的硬化处理。提高密封面的耐磨性和硬度及抗冲刷性。
WC是一种高硬度、高强度和高耐磨性兼备的硬质合金，它的粒度一般为0.2～1.0?m以下，大部分在0.5?,m以下，具有硬质合金的高硬度和高速钢的强度。其硬度不小于HRC68，结合强度不小于70。
